Proteção e controle de subestações: como funciona um SPCS e quando modernizar
Um sistema de proteção e controle precisa reconhecer condições anormais, tomar decisões seletivas, comandar a interrupção da falta e entregar à operação informações confiáveis sobre o que aconteceu. Em uma subestação existente, modernizar essa cadeia exige mais do que substituir relés: exige compreender funções, circuitos, interfaces, comunicação, riscos e restrições operacionais.
- Conteúdo:
- Engenharia POWER
- Atualizado em
- setembro de 2026
- Leitura técnica:
- aproximadamente 25 minutos
Proteção · Controle · Automação · Supervisão · IEC 61850 · Retrofit
Em síntese
Proteção é uma cadeia
O relé é uma parte do sistema. Medição, alimentação em corrente contínua, lógicas, circuitos de trip, disjuntores, comunicação, sincronismo e documentação precisam funcionar de forma coerente.
Retrofit é uma decisão de engenharia
A idade do equipamento é apenas um dos fatores. Suporte, sobressalentes, desempenho, capacidade de expansão, segurança, registros e risco operacional também determinam a necessidade de modernização.
A migração faz parte do projeto
Entre o sistema existente e a arquitetura futura existe uma etapa crítica: planejar desligamentos, interfaces temporárias, testes, contingências e entrada em operação sem perder funções essenciais.
O que é o sistema de proteção e controle de uma subestação?
Uma subestação precisa transferir energia, transformar níveis de tensão, conectar ou isolar circuitos e manter o sistema dentro de condições seguras de operação. Os equipamentos que realizam fisicamente essas funções — transformadores de potência, disjuntores, seccionadores, barramentos, linhas, cabos, reatores e bancos de capacitores — formam o sistema primário.
O sistema de proteção e controle é parte do sistema secundário. Ele observa o comportamento elétrico e operacional da instalação, processa informações, identifica situações anormais, executa comandos, coordena intertravamentos, registra eventos e disponibiliza dados à operação.
No contexto deste guia, SPCS significa Sistema de Proteção, Controle e Supervisão. Dependendo do padrão adotado pelo proprietário da instalação, a sigla e os limites de fornecimento podem variar. O conceito, porém, permanece: reunir as funções que permitem proteger, comandar, automatizar, supervisionar e analisar o funcionamento da subestação.
Quatro funções diferentes, um único sistema
| Camada | Pergunta que responde | Função principal | Exemplos |
|---|---|---|---|
| Proteção | Existe uma condição anormal que precisa ser isolada? | Detectar faltas e condições inadmissíveis e iniciar a ação adequada | Sobrecorrente, distância, diferencial, falha de disjuntor |
| Controle | A manobra pode ser executada e por quem? | Processar comandos, permissivos, bloqueios e intertravamentos | Abrir, fechar, selecionar local/remoto, bloquear uma manobra |
| Automação | Qual sequência deve ocorrer sem depender de cada comando manual? | Coordenar lógicas, sequências e respostas automáticas | Transferências, recomposição, alívio de carga e automatismos locais |
| Supervisão | O que está acontecendo e o que aconteceu? | Apresentar estados, medições, alarmes, eventos e históricos | SCADA, IHM, SOE, tendências e telecomando |
Essas camadas têm objetivos diferentes, mas compartilham sinais, dispositivos, redes, documentos e critérios de teste. Uma mudança aparentemente localizada pode afetar permissivos, alarmes, comandos remotos, registros de eventos e outras funções que não estão visíveis no painel substituído.
Como funciona uma atuação de proteção?
Uma atuação de proteção começa antes do relé e termina depois da abertura do disjuntor. Entre a ocorrência da falta e a informação apresentada ao operador existe uma cadeia física e lógica que precisa permanecer íntegra.
O sistema elétrico muda de condição
Um curto-circuito, uma falta à terra, uma sobrecarga, uma perda de sincronismo ou outra condição anormal altera correntes, tensões, frequência, impedância ou estados do sistema.
As grandezas são medidas
Transformadores de corrente e de potencial — TCs e TPs — fornecem sinais compatíveis com os dispositivos de proteção. Em arquiteturas com barramento de processo, unidades de aquisição podem digitalizar essas grandezas e transmiti-las pela rede.
O IED processa a informação
O relé ou dispositivo eletrônico inteligente aplica algoritmos, ajustes, temporizações, critérios direcionais, restrições e lógicas definidos pela filosofia de proteção.
A proteção decide se deve atuar
A decisão deve distinguir uma falta interna de uma condição externa, uma perturbação transitória ou uma situação operacional admissível. Dependendo da função, essa decisão pode ocorrer em milissegundos ou incluir uma temporização intencional para coordenação.
O comando de trip percorre a cadeia
A saída do IED atua sobre a matriz de trip, relés auxiliares ou mensagens de comunicação previstas no projeto. O circuito de corrente contínua energiza a bobina de abertura do disjuntor correspondente.
O disjuntor interrompe a corrente
O equipamento primário abre seus contatos e isola a parte defeituosa. Se ele não interromper a corrente dentro do tempo esperado, a função de falha de disjuntor pode comandar a abertura de disjuntores de retaguarda.
O sistema registra e comunica
Eventos, alarmes, oscilografias, medições e estados são registrados e enviados ao sistema supervisório ou ao centro de operação. Esses dados permitem reconstruir a ocorrência, verificar o desempenho da proteção e orientar ações corretivas.
A confiabilidade depende do elo mais vulnerável
Selecione um elo para ver a consequência de sua indisponibilidade.
Medição
O que precisa estar assegurado — Relação, polaridade, classe, integridade dos circuitos e adequação dos TCs/TPs
Consequência de indisponibilidade — O IED recebe grandezas incorretas ou insuficientes
Alimentação CC
O que precisa estar assegurado — Tensão, autonomia, proteção e continuidade dos circuitos
Consequência de indisponibilidade — O comando de abertura pode não chegar à bobina de trip
IED
O que precisa estar assegurado — Hardware, firmware, ajustes, lógica e configuração
Consequência de indisponibilidade — A função pode não reconhecer a condição ou atuar indevidamente
Lógica de trip
O que precisa estar assegurado — Matriz, contatos, mensagens e relés auxiliares
Consequência de indisponibilidade — A decisão correta não alcança o disjuntor correto
Disjuntor
O que precisa estar assegurado — Capacidade de interrupção, mecanismo e bobinas
Consequência de indisponibilidade — A falta permanece alimentada apesar do comando
Registro e supervisão
O que precisa estar assegurado — Tempo, eventos, oscilografia e comunicação
Consequência de indisponibilidade — A operação perde visibilidade e capacidade de diagnóstico
Por isso, substituir somente o relé sem validar o restante da cadeia pode renovar um componente e manter o risco sistêmico.
Quais são as camadas de um SPCS?
A arquitetura varia com o porte da instalação, o nível de tensão, a criticidade dos ativos, a filosofia do cliente e a tecnologia aplicada. Uma forma útil de compreendê-la é dividir o sistema em níveis funcionais.
Nível de processo
É onde o sistema secundário encontra os equipamentos primários. Inclui grandezas de corrente e tensão, posições, contatos, comandos, bobinas de abertura e fechamento, além das interfaces com disjuntores, seccionadores, transformadores e outros ativos. Em projetos digitais, pode incluir merging units e comunicação de valores amostrados.
Nível de bay ou vão
Concentra funções associadas a uma posição elétrica: proteção, controle, medição, intertravamentos, sincronismo, religamento, registro e comunicação. Relés de proteção e controladores de bay são dispositivos típicos desse nível.
Nível de estação
Integra os bays e reúne funções comuns, como servidores, IHM, gateways, concentradores, supervisão local, registros, engenharia, sincronismo e interfaces com sistemas superiores.
Nível de operação
Conecta a subestação ao centro de operação e a outros sistemas corporativos ou operacionais. Nele estão o telecomando, a consolidação de alarmes e eventos, a visualização remota e os dados utilizados para análise e manutenção.
Arquitetura física e arquitetura funcional não são a mesma coisa
Dois sistemas podem usar equipamentos semelhantes e ter comportamentos muito diferentes. A posição das funções, a segregação de redes, as redundâncias, os caminhos de trip, a hierarquia de controle e as interfaces com sistemas existentes definem a arquitetura real.
Em retrofit, é indispensável mapear as duas visões:
- Física: painéis, dispositivos, bornes, cabos, fibras, switches, fontes e circuitos.
- Funcional: proteções, lógicas, comandos, intertravamentos, dados, dependências e respostas esperadas.
O que torna uma proteção tecnicamente confiável?
Uma proteção eficaz não é simplesmente rápida. Ela precisa combinar critérios que, em determinadas situações, competem entre si.
Seletividade
Isolar a menor parte necessária do sistema, preservando em serviço as áreas não afetadas. A seletividade depende da filosofia, dos limites de zona, dos estudos e da coordenação entre proteções principais e de retaguarda.
Sensibilidade
Reconhecer condições de falta dentro da zona protegida, inclusive quando as grandezas disponíveis são reduzidas ou influenciadas pela configuração do sistema.
Velocidade
Eliminar a falta em tempo compatível com a estabilidade do sistema, a suportabilidade dos equipamentos e a segurança. A atuação mais rápida nem sempre é a mais seletiva; o projeto define onde a rapidez é indispensável e onde a coordenação exige temporização.
Confiabilidade de atuação
Atuar quando a condição prevista realmente ocorre. Isso depende do conjunto formado por medição, lógica, alimentação, circuitos de trip e equipamento de interrupção.
Segurança contra atuação indevida
Permanecer estável diante de faltas externas, transitórios, saturação de TCs, energização de transformadores, oscilações de potência e outras condições que não deveriam resultar em desligamento.
Redundância e independência
Instalações críticas podem exigir proteções principais independentes, fontes, núcleos de TC, circuitos de trip, canais de comunicação ou redes redundantes. Redundância não significa duplicar componentes sem critério: é necessário reduzir causas comuns de falha e verificar o comportamento diante da perda de cada elemento.
Funções de proteção: o código identifica a função, não define o projeto
Os números de função são uma linguagem consolidada para identificar dispositivos e funções de sistemas elétricos. Eles ajudam a organizar documentos, diagramas e lógicas, mas não substituem o estudo da aplicação.
| Código | Função | O que observa | Aplicações frequentes |
|---|---|---|---|
| 21 | Distância | Impedância aparente e direção da falta | Linhas de transmissão e circuitos onde a proteção por corrente não oferece seletividade suficiente |
| 24 | Sobre-excitação | Relação tensão/frequência | Transformadores e geradores sujeitos a fluxo magnético excessivo |
| 25 | Verificação de sincronismo | Diferença de tensão, frequência e ângulo | Fechamento de disjuntores entre fontes ou partes energizadas do sistema |
| 27 / 59 | Subtensão / sobretensão | Tensão abaixo ou acima dos limites | Barramentos, máquinas, cargas e esquemas de controle ou proteção |
| 32 | Potência direcional | Magnitude e sentido da potência ativa | Geradores, motores e controle de intercâmbio ou fluxo |
| 40 | Perda de excitação | Condição de subexcitação ou perda de campo | Geradores síncronos |
| 46 | Sequência negativa ou desequilíbrio de corrente | Componente de sequência negativa | Motores, geradores e situações de desequilíbrio entre fases |
| 48 / 51LR | Partida prolongada / rotor bloqueado | Corrente e tempo durante partida ou bloqueio | Motores |
| 49 | Proteção térmica | Modelo ou medição da condição térmica | Transformadores, motores, geradores e cabos |
| 50 / 51 | Sobrecorrente instantânea / temporizada | Corrente de fase | Alimentadores, transformadores e proteção de retaguarda |
| 50N / 51N | Sobrecorrente de neutro ou residual | Corrente residual ou de neutro | Faltas à terra, conforme o aterramento e a forma de medição |
| 50BF | Falha de disjuntor | Persistência de corrente e/ou estados após o trip | Retaguarda local para abertura de disjuntores adjacentes |
| 63 | Pressão, gás ou fluxo | Condição de dispositivos mecânicos associados ao equipamento | Transformadores e outros equipamentos com dispositivos próprios de detecção |
| 67 / 67N | Sobrecorrente direcional | Corrente e referência de polarização | Sistemas em anel, malhados ou com fluxo de falta bidirecional |
| 79 | Religamento automático | Sequência de abertura e restabelecimento | Linhas e alimentadores, conforme política operacional |
| 81 | Frequência | Subfrequência, sobrefrequência ou taxa de variação | Geração, ilhamento, estabilidade e esquemas sistêmicos |
| 85 | Canal de teleproteção | Sinais de permissivo, bloqueio ou transferência entre terminais | Esquemas de proteção de linhas com comunicação |
| 86 | Bloqueio | Comando de bloqueio mantido após determinada atuação | Falhas que exigem inspeção antes da recomposição |
| 87 | Diferencial | Comparação vetorial das correntes que delimitam uma zona | Transformadores, barramentos, geradores, motores e linhas |
A aplicação muda conforme o ativo protegido
| Ativo | Funções frequentemente consideradas | Questões de engenharia que influenciam a escolha |
|---|---|---|
| Linha ou alimentador | 21, 50/51, 50N/51N, 67/67N, 79, 85 | Topologia, fontes, aterramento, teleproteção, seletividade e estabilidade |
| Transformador | 87T, 50/51, 50N/51N, 49, 63, 24, 86 | Relação, grupo vetorial, corrente de magnetização, aterramento e proteções próprias |
| Barramento | 87B, 50BF, 86 | Zonas, posição de seccionadores, saturação de TCs, velocidade e estabilidade |
| Gerador | 87G, 32, 40, 46, 49, 59, 81 | Aterramento, potência, excitação, estabilidade, limites térmicos e integração à planta |
| Motor | 49, 46, 48/51LR, 50/51, 50N/51N, 27 | Partida, tempo de rotor bloqueado, carga, processo e regime de operação |
| Banco de capacitores ou reator | 50/51, 50N/51N, 59, 87, desequilíbrio | Configuração, energização, harmônicos, unidades internas e forma de aterramento |
As relações acima são orientativas. A seleção, o ajuste e a coordenação das funções dependem dos estudos elétricos, da topologia, dos dados dos equipamentos, dos requisitos do proprietário e das regras aplicáveis ao empreendimento.
Controle, automação e supervisão: a operação precisa ser previsível
Enquanto a proteção responde a condições anormais, o controle organiza como a instalação deve ser operada. Ele estabelece quem pode comandar, em quais condições e com quais confirmações.
Hierarquia de comando
Um equipamento pode ser comandado no pátio, no painel, na IHM local ou no centro de operação. A filosofia deve definir prioridades, modos local/remoto, bloqueios e condições de transferência entre níveis.
Intertravamentos
Intertravamentos impedem manobras incompatíveis com o estado do sistema. Podem combinar posições de disjuntores e seccionadores, presença de tensão, aterramento, permissivos operacionais e outras condições. Em um retrofit, a simples reprodução de entradas e saídas não é suficiente: é necessário reconstruir a intenção da lógica.
Permissivos e bloqueios
Um comando pode depender de sincronismo, condição de mola, pressão, ausência de bloqueio, disponibilidade do circuito ou autorização de outro sistema. Esses sinais precisam ser documentados, testados e apresentados de forma compreensível à operação.
Automatismos
Transferências, recomposição, religamento, controle de tensão, sequências de partida e esquemas especiais exigem uma definição clara de estados iniciais, condições de avanço, temporizações, falhas e retorno a condição segura.
Supervisão e registro
O sistema supervisório organiza estados, medições, alarmes, eventos e comandos. Uma tela bem desenhada não compensa uma base de dados inconsistente; a qualidade começa na origem do sinal, passa pela nomenclatura e pela prioridade do alarme e termina na apresentação ao operador.
O registro sequencial de eventos — SOE — e as oscilografias permitem reconstruir ocorrências. Para que a análise seja confiável, relógios, fusos, qualidade de tempo e resolução dos registros precisam estar coerentes em toda a arquitetura.
Veja como a automação integra IEDs, redes, SCADA e operação no guia dedicado à arquitetura de automação de subestações.
IEC 61850: interoperabilidade exige engenharia
A IEC 61850 não deve ser tratada apenas como um protocolo. A série estrutura modelos de dados, serviços de comunicação e uma linguagem de descrição do sistema, permitindo representar funções e trocar informações entre dispositivos e ferramentas de engenharia.
MMS
É utilizado na comunicação cliente-servidor para disponibilizar estados, medições, alarmes, comandos e outros dados entre IEDs e sistemas de supervisão ou controle.
GOOSE
Permite a troca rápida de eventos e estados entre dispositivos. Pode ser aplicado a intertravamentos, permissivos, bloqueios, transferências e sinais associados à proteção, conforme a arquitetura. Seu uso exige engenharia de publicação e assinatura, supervisão, testes e gestão das configurações.
Sampled Values
Valores amostrados permitem transmitir digitalmente grandezas de corrente e tensão. São associados a arquiteturas de barramento de processo e exigem requisitos específicos de rede, tempo, disponibilidade, testes e manutenção. Nem toda instalação IEC 61850 utiliza Sampled Values.
SCL
A linguagem SCL descreve dispositivos, capacidades, comunicação e a configuração do sistema. Arquivos como ICD, CID e SCD fazem parte do ciclo de engenharia e precisam ser controlados como documentos técnicos, com versão, origem, responsabilidade e correspondência com o sistema em operação.
Compatibilidade não é garantia de interoperabilidade
Dois equipamentos declarados compatíveis com IEC 61850 não formam automaticamente um sistema integrado. Modelos de dados, edições da norma, implementação de serviços, nomenclatura, datasets, mensagens, ferramentas e requisitos do cliente precisam ser compatibilizados e testados.
Redes, disponibilidade e tempo
Topologia, segregação, capacidade, latência, sincronismo e redundância devem resultar dos requisitos funcionais. Protocolos como PRP e HSR podem oferecer recuperação transparente diante de determinadas falhas de rede, quando previstos e corretamente implementados. Eles não eliminam a necessidade de analisar fontes, switches, enlaces, configurações e causas comuns de falha.
Integração com sistemas legados
Modernizações frequentemente exigem convivência entre gerações. Gateways, conversores, contatos físicos e protocolos legados podem permanecer durante uma etapa ou por todo o ciclo de vida do sistema. A solução precisa preservar o significado dos dados, a segurança dos comandos, a qualidade temporal e a capacidade de diagnóstico.
Conheça a abordagem da POWER para integração IEC 61850.
Sem alimentação em corrente contínua, não existe cadeia de trip confiável
O sistema em corrente contínua mantém relés, controladores, comunicação, sinalização e circuitos de comando disponíveis mesmo quando a alimentação alternada da instalação é perdida. Também fornece a energia necessária às bobinas de abertura e fechamento dos disjuntores, conforme a arquitetura.
Retificadores, bancos de baterias, quadros de distribuição, dispositivos de proteção, cabos e supervisão formam outro sistema crítico. Tensão nominal, autonomia, seletividade, capacidade do carregador, corrente de regime, cargas transitórias e condição das baterias precisam ser considerados em conjunto.
Em um retrofit de proteção e controle, devem ser verificados:
- capacidade disponível do sistema CC;
- tensão mínima nos terminais das cargas críticas;
- quedas de tensão nos circuitos de trip;
- autonomia requerida;
- distribuição e proteção dos circuitos;
- supervisão de falha à terra e alarmes;
- impacto das novas cargas;
- estado, idade e documentação do banco de baterias;
- estratégia para manter alimentação durante a migração.
A POWER integra essa necessidade aos projetos de SPCS e, quando o escopo requer soluções de conversão de energia, atua com tecnologia da NPT Energia, empresa do grupo MACH Capital especializada em sistemas CC para aplicações críticas.
Quando um sistema de proteção e controle precisa de retrofit?
Não existe uma idade universal a partir da qual todo SPCS deva ser substituído. Um sistema mais antigo pode continuar adequado se estiver suportado, documentado, testável e compatível com as necessidades da instalação. Da mesma forma, um sistema relativamente novo pode apresentar risco se sua arquitetura, configuração ou manutenção forem inadequadas.
A decisão deve combinar ciclo de vida, condição, desempenho e exposição operacional.
Ciclo de vida e suporte
- Relés, controladores, servidores ou switches fora de linha.
- Ausência de peças de reposição confiáveis.
- Ferramentas de engenharia incompatíveis com computadores atuais.
- Dependência de cabos, portas ou sistemas operacionais difíceis de manter.
- Firmware sem suporte ou sem possibilidade de correções necessárias.
Desempenho e confiabilidade
- Atuações indevidas ou recusas de atuação.
- Falhas intermitentes de comunicação.
- Reinicializações ou defeitos recorrentes.
- Registros de eventos insuficientes para esclarecer ocorrências.
- Indisponibilidades que aumentam com o envelhecimento da base instalada.
Manutenibilidade
- Configurações não localizadas ou sem controle de versão.
- Diagramas e listas de sinais diferentes da instalação real.
- Conhecimento concentrado em poucas pessoas.
- Equipamentos que não podem ser testados com os recursos disponíveis.
- Tempo de recuperação incompatível com a criticidade do ativo.
Integração e expansão
- Falta de capacidade para novos bays, sinais ou funções.
- Protocolos proprietários que limitam integração.
- Supervisão sem informações necessárias à operação.
- Dificuldade para padronizar IEDs ou incorporar novos sistemas.
- Arquitetura que não atende aos requisitos futuros do empreendimento.
Segurança e risco operacional
- Sistemas operacionais descontinuados.
- Contas compartilhadas ou acesso sem rastreabilidade.
- Ausência de backups validados e procedimento de recuperação.
- Redes sem segregação coerente com a criticidade da instalação.
- Intervenções frequentes em circuitos antigos e pouco documentados.
Matriz orientativa de decisão
| Condição | Tendência de decisão |
|---|---|
| Equipamento suportado, documentação íntegra, desempenho satisfatório e capacidade de expansão | Manter, testar e monitorar |
| Pontos isolados de obsolescência, arquitetura geral saudável | Substituição pontual ou atualização dirigida |
| Uma família de IEDs ou uma camada do sistema no fim do ciclo de vida | Retrofit por sistema ou por função |
| Bays com diferentes níveis de criticidade e janelas limitadas | Modernização progressiva por bay |
| Obsolescência ampla, documentação frágil e limitações sistêmicas | Reengenharia e retrofit integral planejado |
A tabela é orientativa. A decisão final depende de levantamento de campo, documentos, criticidade, requisitos de operação e estudos aplicáveis. A decisão exige avaliação da instalação e dos requisitos do empreendimento.
Retrofit parcial, por bay ou integral?
Retrofit não significa necessariamente substituir todo o sistema. A extensão correta é aquela que reduz o risco relevante sem criar uma arquitetura difícil de manter.
Substituição pontual
Indicada quando existe um componente claramente obsoleto ou defeituoso e o restante da arquitetura permanece adequado. Exige verificar compatibilidade elétrica, funcional, mecânica, lógica e de comunicação.
Vantagem: menor intervenção imediata.
Atenção: pode transferir a obsolescência para interfaces e manter limitações sistêmicas.
Retrofit por bay
Moderniza uma posição elétrica de cada vez, preservando as demais em operação. É uma alternativa frequente quando as janelas de desligamento são curtas ou quando o investimento precisa ser distribuído.
Vantagem: implantação progressiva.
Atenção: exige administrar interfaces entre bays novos e antigos durante toda a transição.
Retrofit por camada ou sistema
Substitui uma função transversal, como supervisão, comunicação, sincronismo ou determinada família de IEDs.
Vantagem: padroniza uma limitação comum.
Atenção: pode exigir adaptações em grande número de dispositivos mantidos.
Retrofit integral
Redesenha proteção, controle, automação, supervisão e comunicação quando a obsolescência e as limitações são amplas ou quando o empreendimento passará por expansão relevante.
Vantagem: arquitetura coerente e preparada para o ciclo futuro.
Atenção: demanda engenharia de migração, testes e planejamento de desligamentos mais abrangentes.
Legado, transição e arquitetura futura
Um sistema mais antigo pode continuar adequado se estiver suportado, documentado, testável e compatível com as necessidades da instalação.
Durante uma modernização progressiva, o sistema temporário é um estado real de operação. Ele pode reunir equipamentos de diferentes gerações, sinais físicos e digitais, redes novas e antigas e bases de supervisão parcialmente migradas.
Esse estado deve possuir:
- diagramas próprios
- lista de interfaces
- lógica validada
- limites claros de responsabilidade
- plano de testes
- procedimento de retorno ou contingência
- documentação de cada etapa concluída
Redesenha proteção, controle, automação, supervisão e comunicação quando a obsolescência e as limitações são amplas ou quando o empreendimento passará por expansão relevante — arquitetura coerente e preparada para o ciclo futuro.
Como se desenvolve um retrofit de SPCS?
Uma modernização segura começa pelo sistema que realmente está em operação, não apenas pelo conjunto de desenhos disponível.
Levantamento e reconstrução do estado atual
Inspeção da base instalada, painéis, IEDs, circuitos, bornes, redes, versões, sinais, lógicas, arquivos, documentação, condições ambientais e restrições de acesso ou desligamento. O resultado deve ser uma representação confiável do as-is: o sistema como ele existe e opera.
Diagnóstico de criticidade e obsolescência
Classificação dos ativos e funções conforme consequência de falha, condição, suporte, sobressalentes, manutenção, exposição cibernética, capacidade de recuperação e necessidade de expansão.
Definição da filosofia e da arquitetura futura
Definição das zonas de proteção, funções, redundâncias, hierarquia de controle, redes, sincronismo, supervisão, interfaces, alimentação, requisitos de desempenho e critérios de teste.
Engenharia de detalhe
Desenvolvimento ou revisão de diagramas funcionais e construtivos, listas de sinais, lógicas, matrizes de trip, intertravamentos, bases de dados, parametrizações, configurações, telas, redes e documentação de migração.
Configuração, integração e testes de fábrica
Configuração de IEDs, controladores, switches, gateways e supervisório. Validação individual e integrada das funções antes da intervenção em campo, conforme o escopo e a possibilidade de simulação.

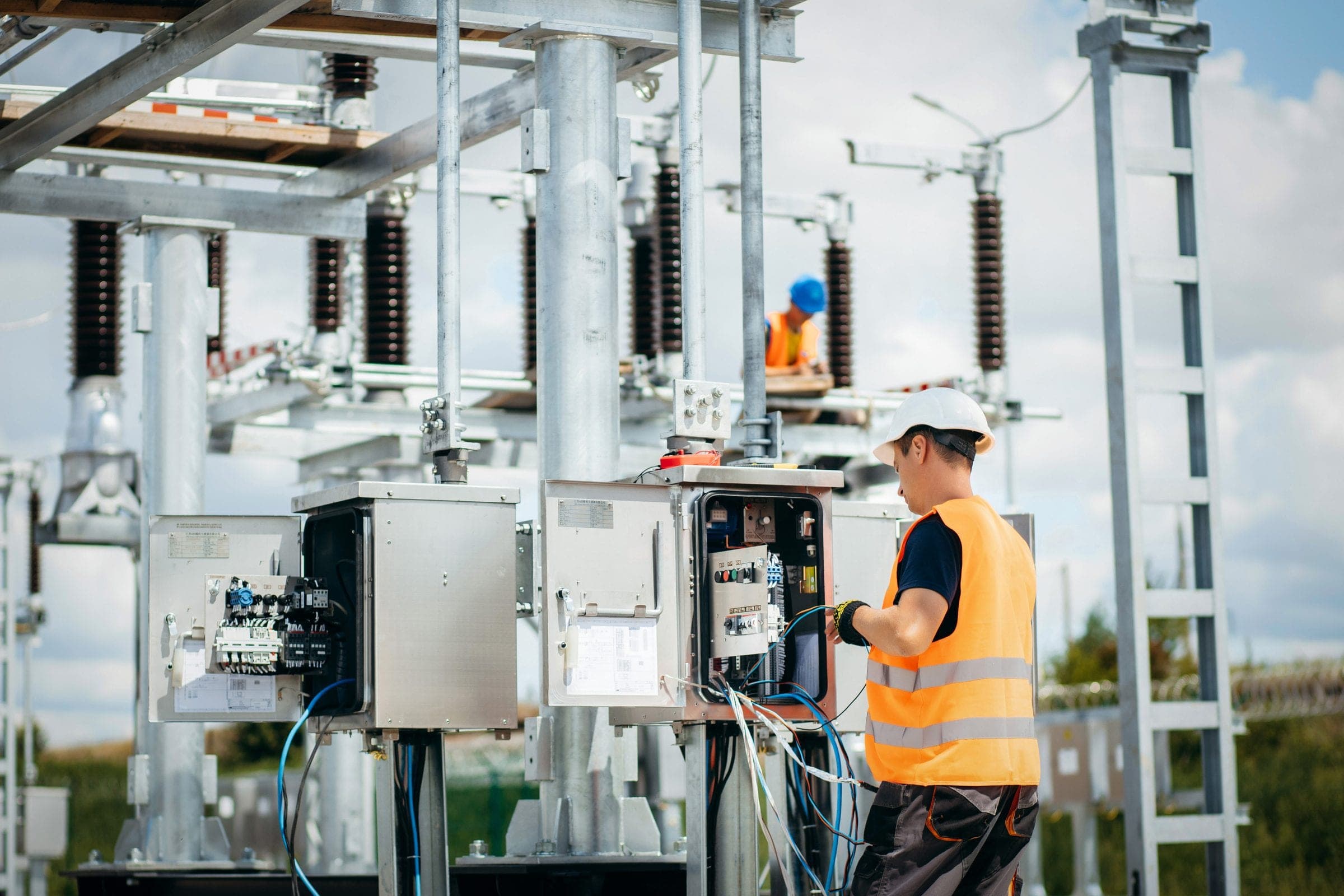

Migração e comissionamento
Execução por etapas, identificação dos circuitos, bloqueios, transferência de sinais, testes ponto a ponto, testes funcionais, validação de comandos, energização e acompanhamento da entrada em operação.
Documentação final e sustentação
Consolidação do as-built, arquivos nativos, backups, relatórios de teste, registros de versão, treinamento e informações necessárias para operação, manutenção e futuras alterações.
Pontos críticos da migração
Circuitos de corrente
Secundários de TCs exigem tratamento específico e procedimentos seguros. Alterações, testes e isolamentos devem considerar o risco de abertura indevida do circuito e a correspondência entre polaridades, relações, núcleos e funções.
Circuitos de trip
Cada caminho deve ser rastreado do IED à bobina do disjuntor, incluindo contatos, relés auxiliares, chaves de teste, bloqueios, supervisão e alimentação. Testar apenas a saída lógica do relé não valida a cadeia completa.
Intertravamentos e permissivos
Lógicas existentes podem estar distribuídas entre fiação, relés auxiliares, IEDs, controladores e supervisório. A migração precisa preservar o comportamento pretendido, eliminando dependências indevidas e documentando mudanças aprovadas.
Interfaces temporárias
Cada sinal entre o sistema novo e o sistema mantido deve possuir origem, destino, estado seguro, qualidade, tratamento de falha e critério de teste definidos.
Plano de retorno
Antes de iniciar uma janela crítica, é necessário definir até que ponto a implantação pode ser revertida, quais condições permitem avançar e quais evidências autorizam a liberação para operação.
Veja como a POWER estrutura engenharia, configuração, integração e serviços de campo.
O que pode falhar em um retrofit mal planejado?
Os riscos mais relevantes geralmente estão nas interfaces e nas funções que não foram explicitamente reconstruídas.
Troca equivalente apenas no papel
Um novo IED pode reunir as mesmas funções ANSI e ainda assim possuir diferenças de entradas, saídas, lógica, temporização, filtragem, supervisão, comunicação e comportamento durante condições transitórias.
Documentação incompleta tratada como verdade
Diagramas desatualizados podem omitir alterações executadas em campo. A implantação baseada somente no documento pode retirar uma função existente ou criar uma interface incorreta.
Foco no relé e ausência de visão sistêmica
Medição, alimentação CC, circuito de trip, disjuntor, supervisão e telecomando podem permanecer sem validação, mesmo quando o IED novo é corretamente configurado.
Intertravamento reconstruído sem contexto operacional
Converter contatos em lógica digital sem compreender a intenção da manobra pode produzir bloqueios desnecessários ou permitir comandos indevidos.
Comunicação validada apenas por conectividade
Um dispositivo responder na rede não comprova o significado, a qualidade, a temporalidade nem o comportamento dos dados durante falhas.
Testes fragmentados
Equipamentos aprovados isoladamente podem falhar quando integrados. A validação precisa incluir os caminhos completos e os cenários relevantes de operação e contingência.
Configuração sem governança
Arquivos sem identificação, versão, responsável e correspondência com o instalado tornam a manutenção futura lenta e arriscada.

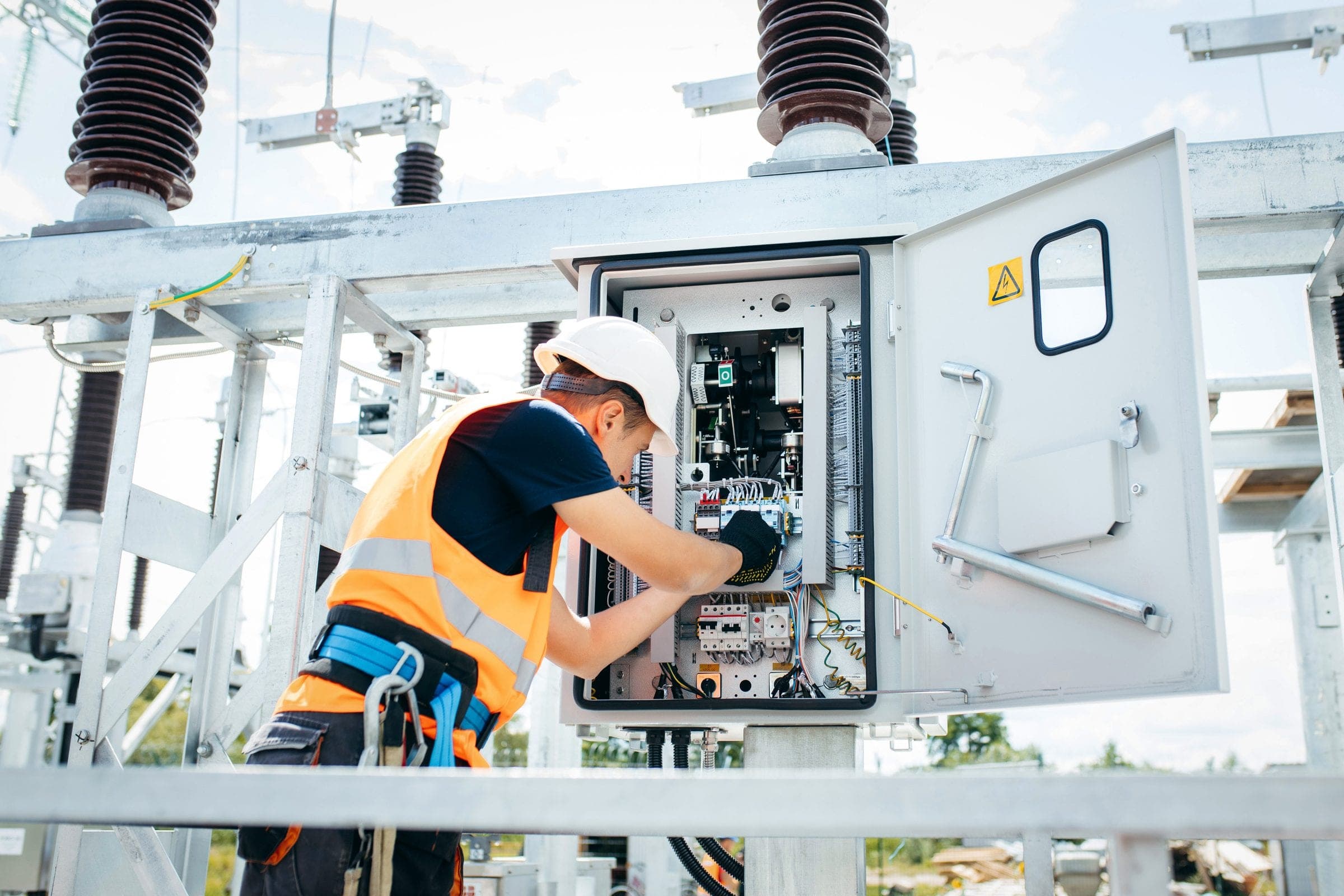

Quais testes são necessários antes da entrada em operação?
O plano de testes deve nascer junto com a arquitetura e a filosofia. Ele precisa demonstrar que requisitos e funções foram atendidos, e não somente que cada equipamento liga ou comunica.
| Grupo de teste | O que deve ser verificado |
|---|---|
| Inspeção e documentação | Identificação, montagem, bornes, cabos, fibras, versões, desenhos e correspondência com o projeto |
| Alimentação e circuitos CC | Polaridade, proteção, supervisão, quedas de tensão, comandos e continuidade dos circuitos críticos |
| Entradas e saídas | Estados, polaridades, escalas, contatos, comandos, alarmes e retorno de posição |
| Proteções | Grandezas de partida, temporizações, direção, restrições, zonas, bloqueios e sinais associados |
| Lógicas | Matrizes de trip, intertravamentos, permissivos, automatismos, falhas e estados de retorno |
| Comunicação | Datasets, reportes, comandos, GOOSE, protocolos, qualidade, perda e recuperação de enlaces |
| Sincronismo | Fonte de tempo, qualidade, distribuição, perda de referência e coerência dos registros |
| Supervisão | Telas, nomenclatura, alarmes, prioridades, medições, SOE, históricos e telecomando |
| Redundância | Comportamento diante da perda de fonte, servidor, switch, enlace ou outro elemento previsto |
| Ponto a ponto | Correspondência entre cada origem física ou lógica e seu destino |
| Funcional integrado | Resposta completa do sistema para cenários de proteção, controle, falha e contingência |
| End-to-end | Desempenho do caminho entre terminais ou sistemas quando a função depende de comunicação remota |
FAT, SAT e testes em campo
O FAT permite antecipar problemas antes da instalação, especialmente em lógicas, comunicação, base de dados e integração. O SAT confirma a solução no ambiente real. Testes em campo validam circuitos, polaridades, interfaces com equipamentos primários e condições que não podem ser reproduzidas integralmente em fábrica.
A distribuição entre essas etapas depende do escopo, da arquitetura e dos requisitos do cliente. O importante é manter rastreabilidade entre requisito, função, procedimento, resultado e pendência.
O que deve permanecer após o comissionamento
- relatório de testes e evidências;
- relação de pendências encerradas ou formalmente tratadas;
- desenhos as-built;
- arquivos nativos e backups;
- lista de versões de firmware e software;
- arquivos de configuração do sistema;
- parâmetros e ajustes aprovados;
- matriz de comunicação;
- documentação das lógicas;
- procedimentos de recuperação;
- registro das alterações realizadas em campo;
As entregas efetivas devem seguir os limites e responsabilidades definidos em cada contratação.
Como avaliar se o seu SPCS está preparado para continuar operando?
Antes de decidir por manutenção, atualização ou retrofit, reúna evidências. Este checklist não substitui um diagnóstico de engenharia, mas ajuda a identificar lacunas.
Checklist de avaliação
Checklist de avaliação do sistema de proteção e controle
POWER — Proteção, Controle e Automação de Subestações · bepower.com.br
Perguntas frequentes sobre proteção, controle e retrofit de subestações
O que significa SPCS?
SPCS é uma sigla usada para Sistema de Proteção, Controle e Supervisão. Ela representa o conjunto de dispositivos, circuitos, redes, lógicas, softwares e documentos que permitem proteger, comandar, automatizar e supervisionar uma instalação elétrica. A denominação e os limites exatos podem variar conforme o padrão do proprietário.
Qual é a diferença entre relé de proteção e IED?
Relé de proteção é o equipamento dedicado a executar funções de proteção. IED, ou dispositivo eletrônico inteligente, é uma designação mais ampla para equipamentos digitais capazes de medir, processar, comunicar e executar funções de proteção, controle ou automação. Muitos relés numéricos atuais são também IEDs.
Qual é a diferença entre proteção e controle?
A proteção identifica condições anormais e inicia ações para limitar seus efeitos, normalmente isolando a parte defeituosa. O controle processa comandos, permissivos, bloqueios e intertravamentos para que os equipamentos sejam operados nas condições previstas. As duas funções são integradas, mas possuem objetivos e critérios diferentes.
O que é retrofit de SPCS?
É a modernização planejada do sistema de proteção, controle e supervisão de uma instalação existente. Pode incluir relés, controladores, painéis, circuitos, comunicação, SCADA, sincronismo, alimentação e documentação. O retrofit pode ser pontual, por bay, por camada ou integral.
Retrofit é apenas trocar relés antigos por relés digitais?
Não. A troca do relé pode fazer parte do escopo, mas o retrofit precisa considerar medição, circuitos de trip, lógicas, intertravamentos, supervisão, comunicação, alimentação em corrente contínua, equipamentos primários, testes e estratégia de migração.
Quando um relé de proteção deve ser substituído?
Não existe uma idade única aplicável a todos os equipamentos. A decisão deve considerar suporte do fabricante, disponibilidade de sobressalentes e ferramentas, condição, desempenho, registros de falha, capacidade de expansão, compatibilidade com a arquitetura e consequência de uma indisponibilidade.
É possível fazer retrofit sem substituir todos os painéis?
Sim. Em muitos projetos é possível preservar painéis, fiação ou parte da base instalada, desde que sua condição e adequação sejam verificadas. A decisão deve avaliar espaço, bornes, circuitos, isolamento, alimentação, interfaces, documentação e a vida útil esperada do conjunto.
É possível integrar IEDs novos com equipamentos legados?
Sim, desde que as interfaces sejam tecnicamente compatíveis e testadas. A integração pode usar contatos físicos, protocolos, gateways ou soluções híbridas. É necessário preservar o significado dos sinais, os requisitos de tempo, a segurança dos comandos e a capacidade de diagnóstico.
IEC 61850 elimina toda a fiação convencional?
Não. A norma permite arquiteturas com diferentes graus de digitalização. Uma subestação pode usar IEC 61850 no barramento de estação e manter circuitos convencionais no processo. A redução de fiação depende da arquitetura adotada, do uso de GOOSE, Sampled Values, merging units e das exigências do projeto.
Equipamentos IEC 61850 são automaticamente interoperáveis?
Não automaticamente. A norma cria uma base comum, mas a interoperabilidade efetiva depende de modelos, serviços, edições, ferramentas, configuração, arquitetura e testes. A declaração de conformidade de cada dispositivo não substitui o teste do sistema integrado.
Um retrofit exige desligar toda a subestação?
Nem sempre. O desligamento depende da arquitetura, dos circuitos compartilhados, da estratégia de implantação e das condições operacionais. Modernizações por bay ou por etapas podem limitar a extensão das indisponibilidades, mas as interfaces temporárias e as janelas precisam ser planejadas.
Quais são os principais documentos de um retrofit?
O conjunto varia conforme o contrato, mas normalmente inclui levantamento do sistema existente, arquitetura, filosofia, diagramas, listas de sinais, lógicas, matriz de trip, rede e comunicação, parametrizações, procedimentos de teste e migração, relatórios e documentação as-built.
Como iniciar uma modernização de proteção e controle?
Comece pelo diagnóstico da instalação existente. Reúna documentos e arquivos, faça o levantamento de campo, identifique obsolescências, classifique funções críticas e defina requisitos operacionais. A seleção de tecnologia deve vir depois da definição da arquitetura e da estratégia de migração.
Antes de escolher o novo equipamento, entenda o sistema que continuará operando ao redor dele.
A POWER diagnostica, projeta, configura, integra e implanta sistemas de proteção, controle, supervisão e automação, considerando a base instalada, as funções críticas e as condições reais de migração.
Nota técnica
Este conteúdo apresenta conceitos gerais de engenharia e não substitui estudos elétricos, requisitos do proprietário, análise de riscos, procedimentos de segurança ou documentação específica do empreendimento. Funções, ajustes, arquiteturas, testes e estratégias de implantação devem ser definidos por profissionais habilitados e conforme as normas e exigências aplicáveis.
Base técnica e referências
- 1.IEC 61850 Series — Communication networks and systems for power utility automation. International Electrotechnical Commission.
- 2.IEC 60255-1:2022 — Measuring relays and protection equipment — Common requirements. International Electrotechnical Commission.
- 3.IEEE C37.2-2022 — Electrical Power System Device Function Numbers, Acronyms, and Contact Designations. IEEE Standards Association.
- 4.IEC 62439-3:2021 — High-availability automation networks — PRP and HSR. International Electrotechnical Commission.
- 5.IEC 62351 Series — Data and communications security for power systems. International Electrotechnical Commission.
- 6.Procedimentos de Rede aplicáveis — Operador Nacional do Sistema Elétrico e Agência Nacional de Energia Elétrica, conforme o enquadramento do empreendimento.
- 7.Requisitos, padrões e especificações do proprietário da instalação, aplicáveis a cada projeto.
Não reproduzimos trechos extensos das normas. As referências servem para indicar a base técnica; a aplicação deve considerar as edições contratualmente exigidas em cada empreendimento.
