Automação de subestações: como campo, IEDs, SCADA e operação funcionam como um único sistema

Uma subestação automatizada precisa fazer mais do que transportar sinais. Ela deve preservar o significado de cada informação, reconhecer sua qualidade, registrar quando o evento ocorreu, controlar quem pode comandar e responder de forma previsível quando parte da arquitetura falha. Este guia percorre o caminho dos dados e dos comandos — do equipamento primário ao centro de operação — e mostra o que precisa ser especificado, integrado, testado e mantido.

Percorrer a arquitetura
ProcessoBayEstaçãoRedeSCADAOperação
Conteúdo:
Engenharia POWER
Atualizado em
setembro de 2026
Leitura técnica:
aproximadamente 24 minutos

Automação · SCADA · IEC 61850 · GOOSE · Redes · Sincronismo · Retrofit

Em síntese

A automação é uma cadeia

Sensores, contatos, IEDs, controladores, rede, servidores, gateways, IHM e centros de operação só formam um sistema quando dados, comandos e responsabilidades estão coordenados.

Conectar não é integrar

Comunicação disponível não comprova que nomes, estados, qualidade, tempo, lógicas, intertravamentos e respostas a falhas estejam corretos.

Digitalizar muda o modo de testar

Quando funções dependem de mensagens e configurações compartilhadas, testes integrados, gestão de versões e documentação tornam-se parte da disponibilidade operacional.

Capítulo 1

O que é automação de subestação?

Automação de subestação é o conjunto coordenado de funções, equipamentos, redes, software e procedimentos que permite observar o processo elétrico, executar controles, registrar acontecimentos, trocar informações e apoiar a operação com segurança.

Ela pode abranger desde uma arquitetura com sinais cabeados, unidade terminal remota e supervisório local até um sistema baseado em IEDs, modelos de dados IEC 61850, comunicação entre dispositivos e barramento de processo. Entre esses extremos existe uma ampla variedade de soluções híbridas — e muitas instalações reais permanecerão híbridas durante anos.

Por isso, automação não deve ser definida pela presença de um protocolo, de um servidor ou de uma tela. A pergunta mais útil é outra:

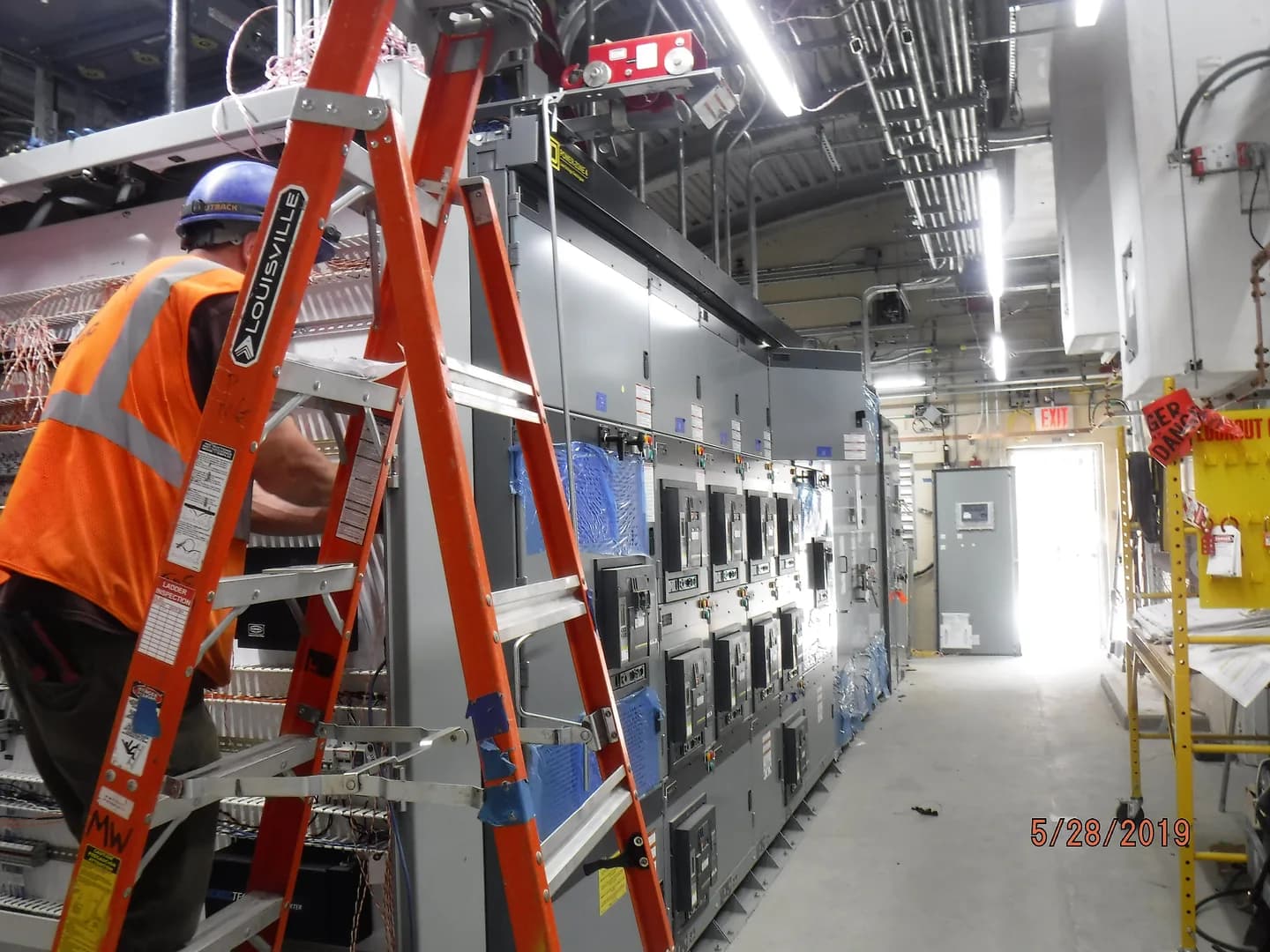

Técnico trabalhando na fiação de controle junto a uma fileira de cubículos de subestação

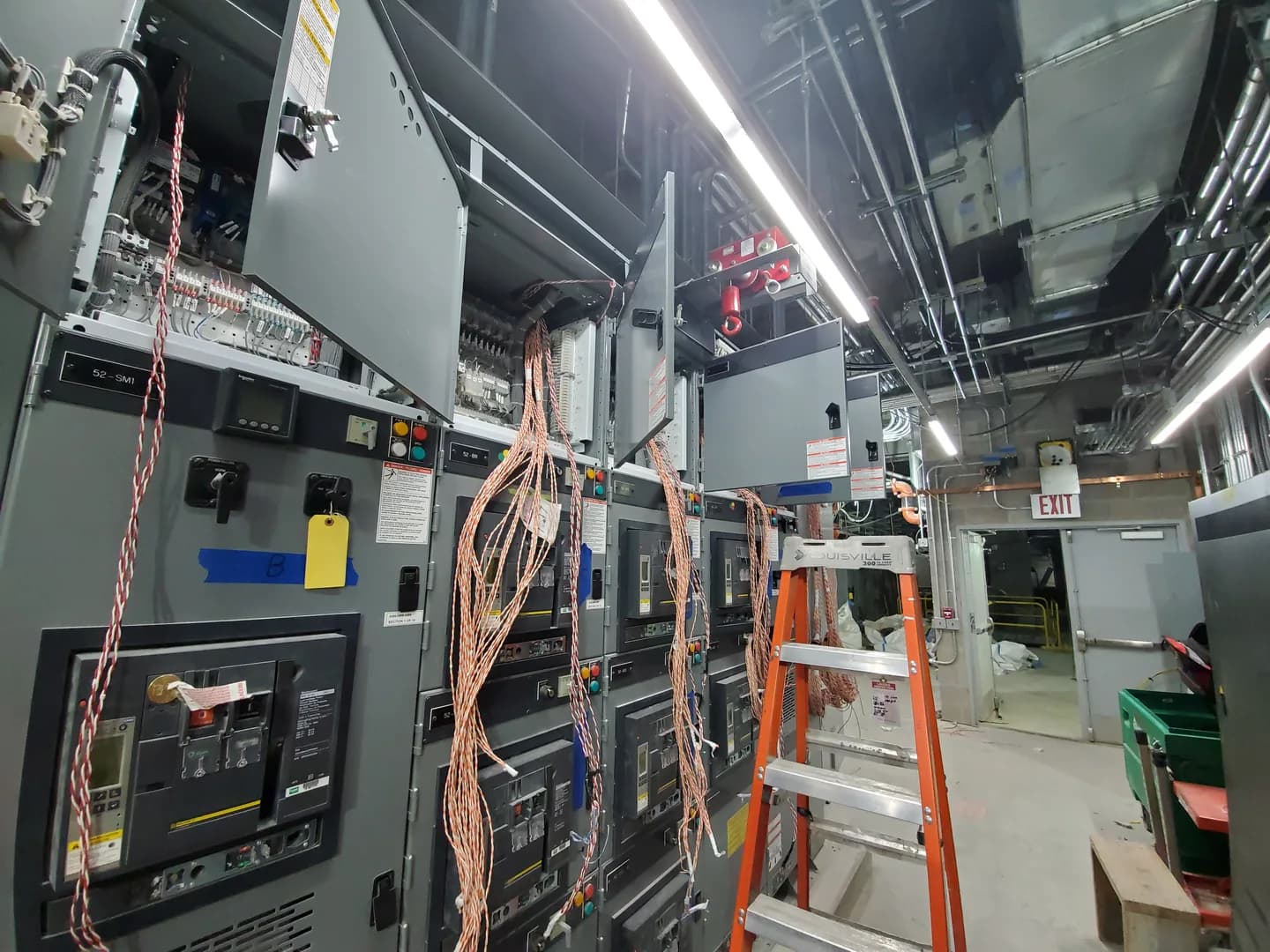

Integração da fiação de um painel SCADA em subestação de energia em Queens, Nova York. Registro de campo da MTA, 2019.Foto: MTA Capital Construction Mega Projects · CC BY 2.0

Um sistema de automação de subestação, também chamado em muitos projetos de SAS, pode reunir:

  • aquisição de estados, grandezas e alarmes;
  • comandos locais e remotos;
  • intertravamentos e sequências;
  • registro cronológico de eventos;
  • supervisão por IHM/SCADA;
  • comunicação com centros de operação;
  • integração de relés de proteção, controladores e sistemas auxiliares;
  • sincronização de tempo;
  • armazenamento de eventos, históricos e diagnósticos;
  • engenharia, manutenção e gestão de configurações.

Nem todas as funções precisam estar centralizadas. Proteções e intertravamentos críticos podem permanecer distribuídos nos IEDs; a supervisão pode ser redundante; a comunicação com o centro pode passar por gateways; e equipamentos legados podem continuar conectados por contatos ou protocolos distintos. A arquitetura adequada nasce dos requisitos operacionais, do risco e do ciclo de vida — não de uma preferência isolada por tecnologia.

Para compreender a cadeia que detecta condições elétricas e produz atuações de proteção, acesse o guia de proteção e controle de subestações.

Capítulo 2

A jornada do dado — e o caminho de volta do comando

Um valor na tela parece simples: “disjuntor aberto”, “corrente de 412 A”, “proteção atuada”. Mas, antes de chegar ao operador, essa informação atravessa uma cadeia física e lógica.

Considere a posição de um disjuntor. Contatos auxiliares representam seu estado. A informação é adquirida por uma entrada, interpretada por um IED ou controlador e associada a um modelo. O dispositivo atribui estado, qualidade e tempo. A rede transporta a atualização. O servidor ou gateway processa e distribui o ponto. A IHM apresenta o resultado. Se houver integração remota, o centro de operação também o recebe.

O valor visível é apenas a última etapa. Para confiar nele, a engenharia precisa responder:

  • qual é a origem do dado?
  • o estado é simples ou usa dupla indicação?
  • o valor está válido, antigo, bloqueado, substituído ou em teste?
  • qual equipamento produziu o timestamp?
  • o relógio desse equipamento estava sincronizado?
  • o que ocorre se um contato ficar inconsistente?
  • como o sistema registra uma mudança durante falha de comunicação?

O comando percorre o caminho inverso, mas exige salvaguardas adicionais. Uma ordem de abertura ou fechamento pode envolver:

  1. 1.identificação do usuário e da origem do comando;
  2. 2.definição de autoridade — local, estação ou remoto;
  3. 3.seleção do objeto e confirmação da operação, conforme o modelo adotado;
  4. 4.verificação de bloqueios, permissivos e intertravamentos;
  5. 5.transmissão ao dispositivo responsável;
  6. 6.acionamento do circuito de saída;
  7. 7.supervisão de tempo e retorno de posição;
  8. 8.registro da tentativa, do resultado e de eventuais falhas.

Nem todo empreendimento utiliza o mesmo modelo de comando. O essencial é que a sequência seja especificada, aplicada de forma coerente e testada de ponta a ponta.

Sentido da supervisão — do processo ao operador
  1. Equipamento primário
  2. Interface de processo
  3. IED / controlador de bay
  4. Rede da estação
  5. SCADA / gateway
  6. Centro de operação
O dado carrega:valor / estadoqualidadetimestamporigem
Sentido do comando — do operador ao processo
  1. Centro / operador
  2. Autoridade
  3. Seleção / validação
  4. Intertravamento
  5. Execução
  6. Retorno de posição

O pacote mínimo de contexto

Uma informação operacional deveria ser tratada como algo maior que um valor isolado:

O pacote mínimo de contexto que acompanha uma informação operacional
ElementoPergunta que responde
Valor ou estadoO que está acontecendo?
Identificação / origemEm qual equipamento e ponto?
QualidadePosso confiar neste dado agora?
TimestampQuando a condição ocorreu?
Causa ou contextoFoi espontâneo, comandado, bloqueado ou colocado em teste?

Sem esses elementos, o sistema pode continuar “online” e ainda assim induzir interpretação errada.

Capítulo 3

As quatro camadas da arquitetura

Dividir a automação em camadas ajuda a localizar funções, interfaces e responsabilidades. Os limites não são rígidos, mas o modelo é útil para especificação e análise de falhas.

Nível de processo

Sensores, TCs e TPs, disjuntores, seccionadoras e unidades de interface. É o ponto em que a automação encontra o sistema elétrico — e onde erro de polaridade, relação, fiação, mapeamento, tempo ou atuação pode virar informação incorreta ou operação indevida.

Nível de bay ou vão

IEDs de proteção, controladores de bay, medidores, registradores e lógicas locais associados a uma posição funcional. Reúne aquisição, medição, proteção, intertravamento, sequências, execução de comandos e concentração de diagnósticos.

Nível de estação

Rede, servidores de automação e SCADA, estações de operação e engenharia, gateways, sincronismo, históricos, alarmes e registro de eventos. É a camada de coordenação local, onde muitos dados ganham uma representação operacional consolidada.

Nível de operação

Centros locais ou remotos de controle, sistemas corporativos autorizados e canais de acesso remoto controlado. Não deve ser confundido com acesso irrestrito à rede de estação: exige limites, responsabilidades, monitoramento e critérios de segurança.

Os limites não são rígidos: proteções e intertravamentos críticos podem permanecer distribuídos nos IEDs, a supervisão pode ser redundante e equipamentos legados podem continuar conectados por contatos ou protocolos distintos. O diagrama não representa um fornecedor ou produto específico.

Nível de processo

É onde a automação encontra o sistema elétrico. Inclui disjuntores, seccionadoras, transformadores, sensores, TCs e TPs, contatos, atuadores e, quando adotadas, unidades de interface de processo ou merging units. Em arquiteturas convencionais, correntes, tensões e estados chegam aos painéis por cabos metálicos. Em arquiteturas com barramento de processo, parte dessas grandezas e estados pode ser digitalizada mais próxima do equipamento primário e transportada pela rede.

O nível de processo não é “apenas campo”. É o ponto em que erro de polaridade, relação, fiação, mapeamento, tempo ou atuação pode se transformar em informação incorreta ou operação indevida.

Nível de bay ou vão

Reúne dispositivos associados a uma posição funcional da subestação: relés de proteção, controladores de bay, medidores, registradores e lógicas locais. Nesse nível podem ocorrer aquisição e validação de estados, medição, proteção, intertravamento, sequências locais, execução de comandos, publicação e assinatura de mensagens e concentração de diagnósticos do próprio equipamento.

Distribuir funções por bay pode reduzir dependência de um servidor central, mas exige coerência entre dispositivos, arquivos e versões.

Nível de estação

É a camada de coordenação local. Pode incluir servidores de automação e SCADA, estações de operação e engenharia, gateways de telecontrole, switches e infraestrutura de rede, serviços de sincronismo, históricos, alarmes e registro de eventos, além de controladores de funções comuns da subestação. É nesse nível que muitos dados ganham uma representação operacional consolidada — e onde inconsistências de nomenclatura, prioridade de alarmes, telas, permissões e comunicação ficam mais visíveis.

Nível de operação

Inclui centros locais ou remotos de controle, sistemas corporativos autorizados, aplicações de análise e canais de acesso remoto controlado. A comunicação pode usar protocolos e gateways definidos pelo agente ou empreendimento. O nível de operação não deve ser confundido com acesso irrestrito à rede de estação. A integração precisa de limites, responsabilidades, monitoramento e critérios de segurança claramente definidos.

Capítulo 4

Quem faz o quê dentro do sistema

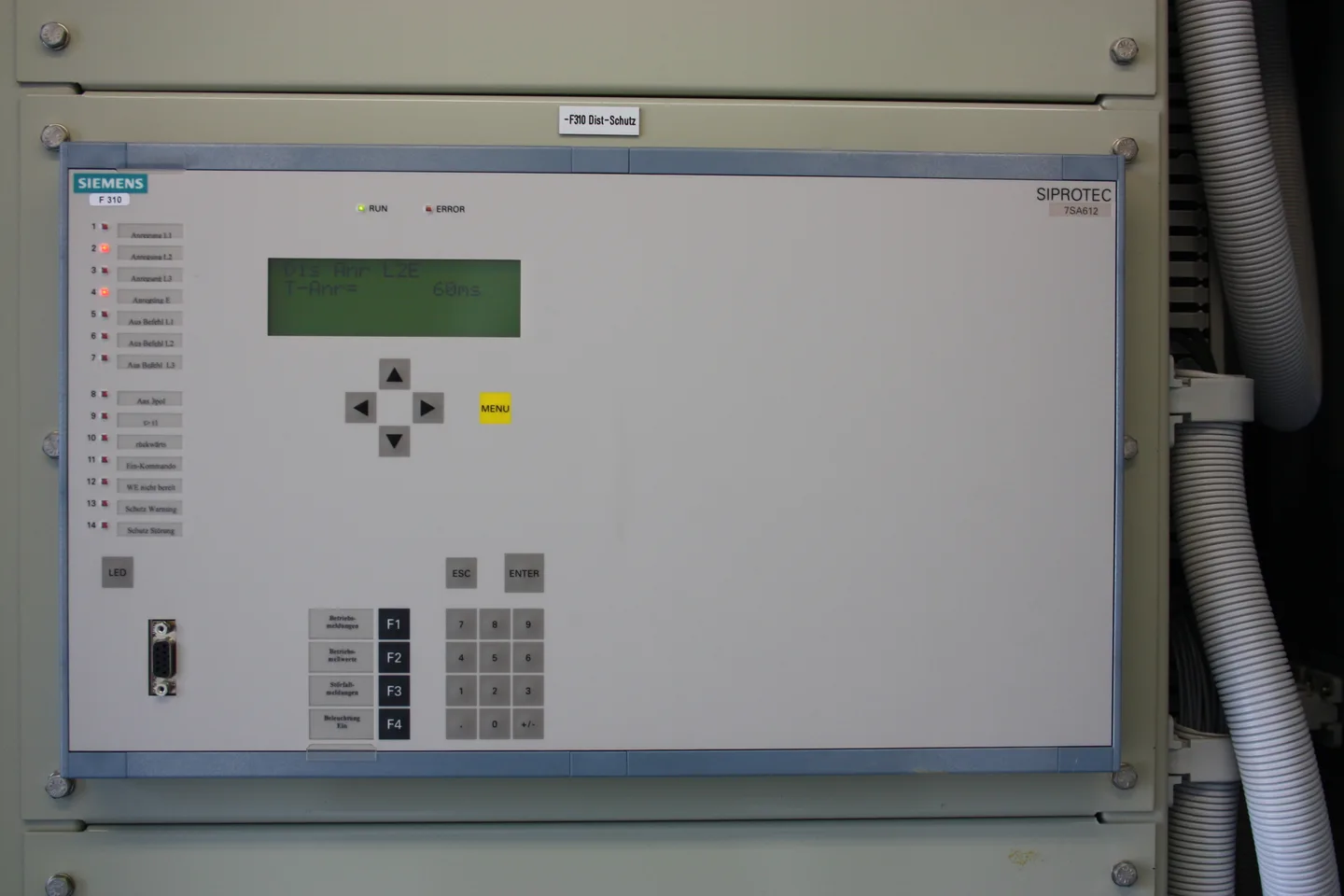

Relé digital Siemens SIPROTEC 7SA612 instalado em painel, com display, indicadores de estado e teclado de configuração
Relé digital de proteção de distância instalado em painel: funções locais, sinalização e interface de configuração em um IED real.Foto: Bad-reg · CC BY-SA 3.0

Termos como IED, UTR, gateway e SCADA às vezes aparecem como se fossem equivalentes. Eles não são. A função exata varia por projeto, mas a separação abaixo ajuda a construir um escopo consistente.

Papéis típicos e a questão de engenharia associada a cada componente
ComponentePapel típicoQuestão de engenharia
IED de proteçãomede, executa funções de proteção, registra e pode controlarQuais funções permanecem autônomas durante perda da estação?
Controlador de bayaquisição, comando, intertravamento e sequências do vãoOnde reside a autoridade e como são tratados estados inconsistentes?
UTR/RTUaquisição, concentração e telecontroleQuais pontos, tempos, qualidades e comandos são disponibilizados?
Gatewayconversão, concentração e fronteira entre sistemas/protocolosComo evitar perda de semântica e rastrear cada mapeamento?
Servidor SCADAprocessa dados, alarmes, eventos, históricos e comandosO que acontece na perda do servidor principal?
IHMapresenta o processo e recebe ações do operadorA tela revela qualidade, autoridade e consequência da ação?
Switch gerenciávelencaminha tráfego e aplica recursos de redeA configuração, supervisão e redundância foram documentadas e testadas?
Fonte de tempodistribui referência temporalQue precisão as funções realmente exigem e como a perda é indicada?
Estação de engenhariaconfigura, diagnostica e mantém dispositivos/sistemaComo acesso, versões, backups e alterações são controlados?
Centro de operaçãosupervisão e controle remoto de instalaçõesQuais responsabilidades pertencem à subestação e quais ao centro?

Um mesmo equipamento pode acumular papéis. Isso não elimina a necessidade de descrevê-los. Quando funções diferentes residem no mesmo dispositivo, uma falha comum pode afetar todas elas; quando estão distribuídas, surgem dependências de rede, tempo e coordenação.

O inventário funcional vem antes do catálogo

Selecionar equipamentos sem consolidar funções costuma produzir lacunas ou sobreposição. Antes de escolher modelos, convém mapear:

  • dados que devem ser adquiridos;
  • comandos e origens permitidas;
  • lógicas e intertravamentos;
  • eventos que exigem timestamp na origem;
  • disponibilidade e modos degradados;
  • interfaces com proteção, medição, serviços auxiliares e telecomunicações;
  • requisitos do centro de operação;
  • manutenção, acesso e recuperação;
  • expansão futura.
Capítulo 5

Controle, autoridade e intertravamentos

O comando mais perigoso é aquele que chega ao equipamento correto sem que o sistema tenha verificado o contexto correto. Uma arquitetura de controle deve deixar evidente:

  • quem pode comandar;
  • de onde pode comandar;
  • qual origem tem prioridade;
  • como ocorre a transferência entre local, estação e remoto;
  • quais permissivos e intertravamentos são avaliados;
  • como bloqueios de manutenção são aplicados e apresentados;
  • como a execução e o retorno são supervisionados;
  • o que é registrado para análise posterior.

Local, estação e remoto

“Local/remoto” não pode ser apenas um rótulo na IHM. A posição de chaves seletoras, estados de equipamentos, permissões de usuário e lógica interna devem resultar em um modelo de autoridade inequívoco.

Se duas origens puderem atuar simultaneamente sem regra definida, a automação cria disputa em vez de coordenação. Se a transferência de autoridade não for registrada, a investigação de uma ocorrência perde contexto.

Intertravamento não é apenas uma mensagem de tela

Um intertravamento impede ou condiciona uma operação com base no estado do processo. Sua implementação pode ser elétrica, lógica, mecânica ou combinada. A escolha depende da criticidade, dos requisitos e da filosofia do empreendimento. Para cada comando, documentar:

  • condições permissivas;
  • condições impeditivas;
  • origem de cada estado utilizado;
  • comportamento diante de dado inválido ou comunicação perdida;
  • possibilidade e governança de bypass;
  • mensagem apresentada ao operador;
  • evidência registrada no evento;
  • testes positivos e negativos.

Testar apenas o caminho “feliz” comprova pouco. É necessário verificar o bloqueio quando uma condição não é atendida, quando um dado está inválido e quando uma dependência desaparece.

Confirmação e retorno

Emitir uma saída não significa que o equipamento mudou de posição. A automação deve diferenciar, quando aplicável: comando aceito; comando enviado; saída acionada; movimento iniciado; posição final alcançada; tempo excedido; posição inconsistente; falha de circuito ou indisponibilidade. Essa distinção reduz ambiguidades para a operação e melhora o diagnóstico de campo.

Capítulo 6

SCADA: mais que telas e símbolos

O SCADA transforma dados distribuídos em uma visão operacional. Sua qualidade depende tanto do desenho das telas quanto da engenharia que existe por trás delas. As funções podem incluir aquisição, processamento, alarmes, eventos, históricos, comandos, cálculos, relatórios, troca de dados e supervisão da própria infraestrutura. Em instalações sujeitas aos requisitos do ONS, o escopo aplicável deve ser verificado diretamente nos Procedimentos de Rede e nos documentos do empreendimento.

Qualidade do dado

Um valor precisa indicar quando não deve ser interpretado como normal. Dependendo do sistema e do protocolo, a qualidade pode refletir situações como:

  • dado inválido;
  • comunicação interrompida;
  • valor antigo;
  • ponto bloqueado;
  • valor substituído;
  • ponto em teste;
  • transbordo ou fora de faixa;
  • origem não sincronizada.

Esconder a qualidade ou convertê-la indiscriminadamente em “zero” cria uma falsa certeza. Na IHM, estados inválidos devem ser perceptíveis sem competir visualmente com alarmes reais.

Eventos, alarmes e SOE

Evento é uma mudança registrada. Alarme é uma condição que exige atenção ou resposta do operador. Nem todo evento deve virar alarme. Um bom projeto de alarmes procura evitar:

  • avalanches que encobrem a causa inicial;
  • mensagens duplicadas para a mesma condição;
  • alarmes permanentes sem ação possível;
  • prioridades definidas apenas pela categoria do equipamento;
  • texto vago, sem indicação da condição ou consequência;
  • ausência de registro de reconhecimento e normalização.

O registro sequencial de eventos, frequentemente chamado de SOE, ajuda a reconstruir a ordem de uma ocorrência. Sua utilidade depende do timestamp na origem, do sincronismo, da resolução temporal e da preservação durante indisponibilidades de comunicação.

Uma IHM orientada à situação

A tela deve ajudar o operador a perceber o estado e agir com segurança. Isso significa:

  • hierarquia clara entre visão geral e detalhe;
  • uso contido de cor;
  • destaque reservado a anomalias e estados que exigem atenção;
  • apresentação de autoridade, bloqueios e qualidade;
  • navegação consistente;
  • nomes que correspondam à documentação e ao centro de operação;
  • confirmação compatível com a consequência do comando.

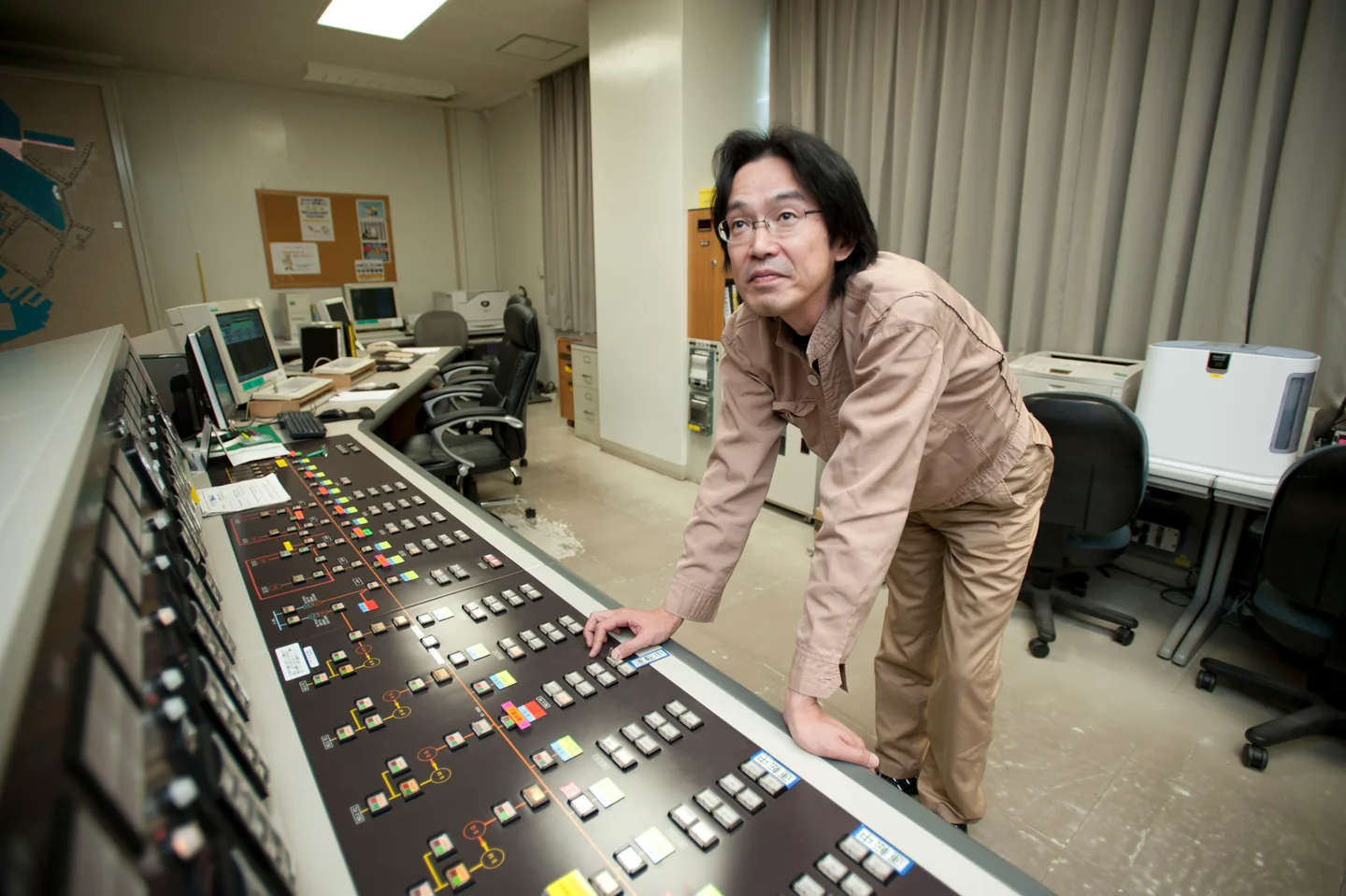

Operador em sala de controle de energia com painel sinóptico e estações de supervisão SCADA em Yokosuka
Operação de cargas elétricas na sala SCADA de Yokosuka, Japão, em 2011. Exemplo real de convivência entre painel sinóptico e supervisão informatizada.Foto: Joe Schmitt / U.S. Navy · Domínio público

Uma tela visualmente sofisticada, mas sem informação de qualidade, origem ou bloqueio, continua sendo uma interface incompleta.

Capítulo 7

Protocolos: cada um resolve uma parte do problema

Não existe um “melhor protocolo” isolado do caso de uso. O projeto deve definir quais informações precisam circular, entre quais participantes, com que desempenho, semântica, disponibilidade e segurança.

Tecnologias de comunicação, uso típico e atenção principal de engenharia
TecnologiaUso típicoAtenção principal
IEC 61850 MMScomunicação cliente-servidor, relatórios, dados e controles no ambiente da estaçãomodelo de dados, datasets, reports, qualidade e comportamento de comando
IEC 61850 GOOSEtroca rápida de eventos e estados entre dispositivos por publicação/assinaturamatriz de mensagens, desempenho, supervisão, VLAN/prioridade e testes de perda/recuperação
IEC 61850 Sampled Valuespublicação de amostras de correntes e tensões, especialmente em barramento de processosincronismo, desempenho de rede, engenharia de streams e comportamento degradado
IEC 60870-5-104telecontrole sobre redes IP, comum na integração com centros de operaçãomapeamento, causas de transmissão, qualidade, comandos, tempos e disponibilidade do canal
DNP3 / IEEE 1815telecontrole e integração entre RTUs, IEDs e sistemas mestresclasses/eventos, variações, timestamps, qualidade, controles e perfil aplicado
Modbusintegração de equipamentos e sistemas auxiliares com modelo de registradoressemântica documentada, escala, polling, qualidade e limitações do equipamento
Contatos físicosestados e atuações cabeadassupervisão de circuito, quantidade de cabos, documentação e testes físicos

GOOSE

Barramento de estação / processo

Eventos e estados rápidos entre funções e IEDs, por publicação/assinatura.

MMS

Ambiente da estação

Dados, relatórios, comandos e serviços cliente-servidor da IEC 61850.

Sampled Values

Barramento de processo

Amostras de corrente e tensão próximas ao equipamento primário, quando adotado.

IEC 60870-5-104

Integração com o centro

Telecontrole sobre redes IP, conforme o padrão do empreendimento.

DNP3 / IEEE 1815

Telecontrole e RTUs

Integração entre RTUs, IEDs e sistemas mestres, conforme o perfil aplicado.

Modbus

Sistemas auxiliares

Integração de equipamentos e serviços auxiliares por modelo de registradores.

Contatos físicos

Interfaces cabeadas

Estados e atuações que podem permanecer por requisito, legado ou segregação.

MMS, GOOSE e Sampled Values não são sinônimos

Na IEC 61850, serviços diferentes atendem necessidades diferentes. MMS é associado à comunicação cliente-servidor e ao acesso estruturado a dados e serviços. GOOSE usa publicação/assinatura para distribuir eventos e estados com desempenho adequado a funções rápidas, conforme a engenharia. Sampled Values publica amostras de grandezas elétricas e está ligado ao uso de barramento de processo.

Uma instalação pode usar MMS e GOOSE sem adotar Sampled Values. Também pode integrar equipamentos legados por outros protocolos. Dizer que uma subestação “tem IEC 61850” ainda não descreve sua arquitetura.

Conversão de protocolo não é conversão automática de significado

Um gateway consegue transformar representações, mas a engenharia precisa decidir:

  • como o ponto é nomeado;
  • qual unidade e escala serão usadas;
  • como estados e qualidades correspondem;
  • qual timestamp será preservado;
  • como eventos espontâneos são tratados;
  • como comandos e retornos são mapeados;
  • o que ocorrerá quando um lado perder comunicação.

Quando essa tabela de equivalência não é controlada, a integração fica dependente do conhecimento tácito de quem a configurou.

Capítulo 8

IEC 61850: modelo, serviços e engenharia

Tratar IEC 61850 apenas como “mais um protocolo Ethernet” esconde parte importante de seu valor. A série estabelece uma estrutura comum para representar funções e dados do domínio elétrico, serviços de comunicação e uma linguagem de configuração do sistema.

Semântica antes do endereço

Em integrações tradicionais, grande parte do significado fica em listas externas de registradores ou pontos. Na IEC 61850, os dados são organizados em modelos padronizados, com classes e atributos que ajudam ferramentas e sistemas a compreender o que está sendo representado. Isso não elimina a engenharia. Aumenta a possibilidade de consistência — desde que nomenclatura, extensão de modelos, datasets, controles e arquivos sejam tratados como entregáveis do sistema.

SCL: o sistema descrito em arquivos

A linguagem SCL, definida na IEC 61850-6, permite descrever capacidades de IEDs, funções, topologia e configuração de comunicação para troca entre ferramentas. Arquivos encontrados no ciclo de engenharia incluem, conforme edição, ferramenta e processo adotado:

  • ICD: descrição de capacidade do IED;
  • SSD: especificação do sistema;
  • SCD: descrição configurada do conjunto da subestação;
  • CID: configuração destinada a um IED;
  • IID: descrição instanciada de um IED para intercâmbio de engenharia.

O arquivo SCD merece atenção especial porque coordena relações entre múltiplos participantes. Ele não deve existir apenas como exportação eventual. É necessário definir sua fonte oficial, responsável, versão, validação e processo de atualização.

Interoperabilidade precisa ser demonstrada

Conformidade com a norma e suporte declarado a serviços são bases importantes, mas não substituem a validação da aplicação. Diferenças de edição, modelo, interpretação, opções, ferramentas e comportamento podem afetar a integração. Um FAT multimarcas deve verificar, entre outros pontos:

  • importação e exportação SCL;
  • associação e comunicação cliente-servidor;
  • datasets e report control blocks;
  • publicações e assinaturas GOOSE;
  • atributos de qualidade e tempo;
  • modelos de comando;
  • reinício e reconexão;
  • diagnósticos e alarmes de comunicação;
  • comportamento após alteração de configuração.

Barramento de estação e barramento de processo

O barramento de estação conecta dispositivos e sistemas do nível de bay e estação. O barramento de processo leva a digitalização e a comunicação para mais perto do equipamento primário, podendo transportar estados, comandos e valores amostrados.

Barramento de processo pode reduzir fiação e ampliar possibilidades de supervisão, mas também muda a natureza das dependências. Rede, sincronismo, configuração, testes e manutenção tornam-se ainda mais determinantes. A decisão deve considerar o ciclo de vida completo, a competência disponível e o comportamento previsto em falhas — não apenas a redução de cabos.

Capítulo 9

Redes, topologias e redundância

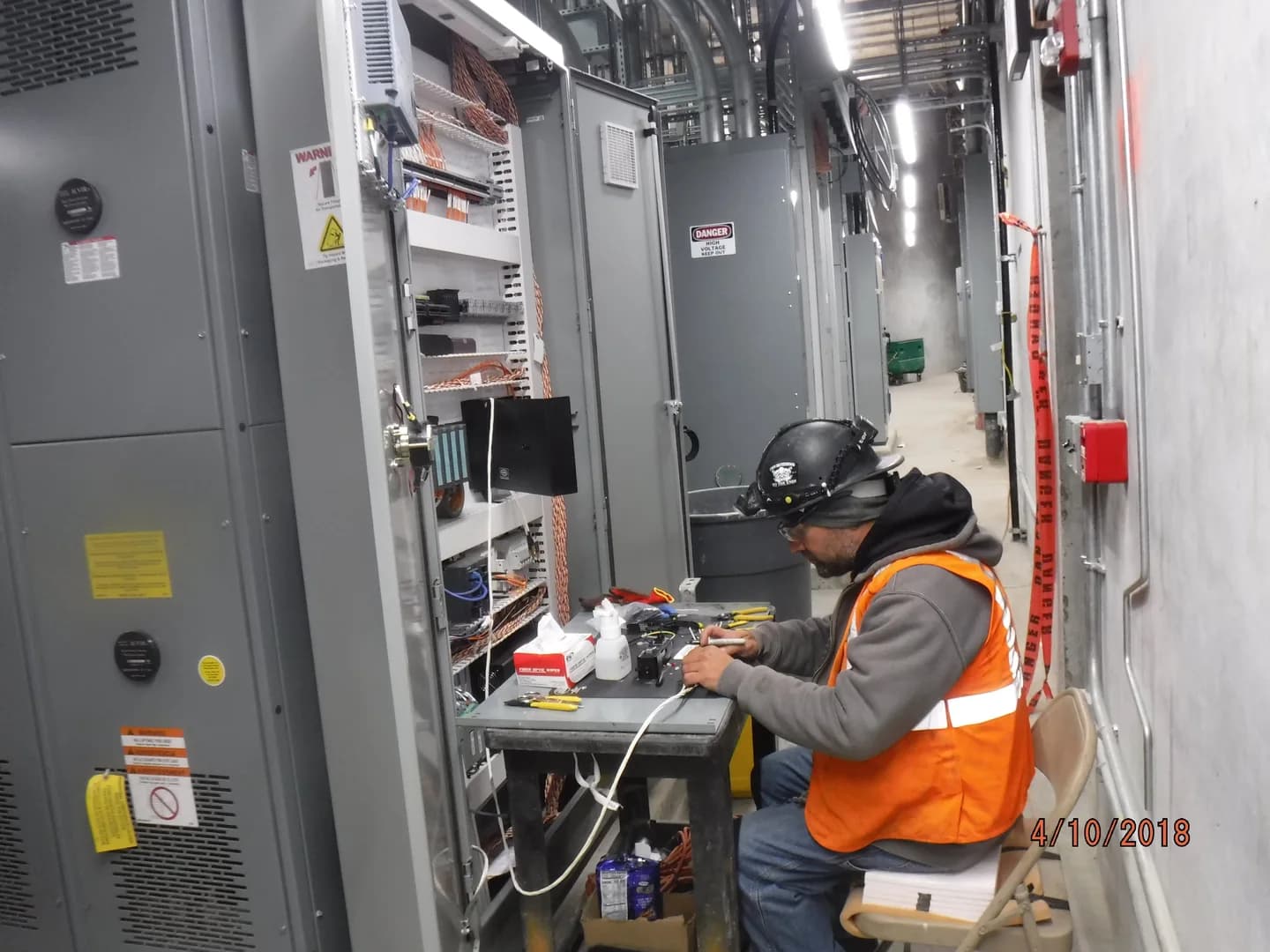

Técnico preparando conexões de fibra óptica junto a um armário de controle na subestação B11
Emenda e identificação de fibras ópticas em armário de controle da subestação B11, no projeto East Side Access da MTA, 2018.Foto: MTA Capital Construction Mega Projects · CC BY 2.0

A rede de automação é parte funcional do sistema. Seu projeto deve considerar tráfego, latência, disponibilidade, manutenção, segregação, expansão e diagnóstico.

Estrela

Dispositivos conectados a switches centrais ou de acesso. Arquitetura clara e fácil de segmentar; a disponibilidade depende de como switches, uplinks, fontes e caminhos são distribuídos.

Anel

Com protocolos de recuperação, existe caminho alternativo após certas falhas. O tempo de recuperação e o efeito sobre as funções dependem do protocolo, da configuração e do tamanho da rede.

PRP

Duas LANs independentes recebem os mesmos quadros; o destino aceita o primeiro e descarta a duplicata. Definido na IEC 62439-3.

HSR

Quadros enviados nas duas direções de um anel; os nós processam o primeiro recebido e tratam duplicatas. Definido na IEC 62439-3.

Estrela e anel

Na topologia em estrela, dispositivos se conectam a switches centrais ou de acesso. A arquitetura é clara e pode ser facilmente segmentada, mas a disponibilidade depende de como switches, uplinks, fontes e caminhos são distribuídos. Em anéis com protocolos de recuperação, existe caminho alternativo após certas falhas. O tempo de recuperação e o efeito sobre as funções dependem do protocolo, da configuração, do tamanho da rede e dos equipamentos. Não assumir recuperação instantânea sem medição.

PRP e HSR

PRP e HSR, definidos na IEC 62439-3, são mecanismos de redundância de alta disponibilidade. Em condições e falhas contempladas pelo projeto, podem oferecer comutação sem tempo de recuperação percebido pelo tráfego protegido.

  • PRP: envia quadros por duas LANs independentes; o destino aceita o primeiro e descarta a duplicata.
  • HSR: envia quadros nas duas direções de um anel; os nós processam o primeiro recebido e tratam duplicatas.

Isso não torna toda a instalação imune a falhas. Se as duas redes compartilham fonte, rota física, configuração incorreta ou outro ponto comum, o benefício pode ser reduzido. Servidores, gateways, relógios, switches, IEDs e circuitos finais precisam ser analisados dentro da arquitetura.

VLAN, prioridade e multicast

Segmentação lógica e priorização ajudam a controlar domínios e tráfego. Em ambientes IEC 61850, mensagens multicast exigem configuração e supervisão conscientes. VLAN e prioridade não compensam uma rede sem orçamento de tráfego, documentação ou diagnóstico. O projeto de rede deve registrar pelo menos:

  • topologia física e lógica;
  • portas, enlaces e velocidades;
  • endereços e redes;
  • VLANs e prioridades;
  • multicast e assinaturas;
  • redundância e modos de falha;
  • fontes e alimentação dos equipamentos;
  • supervisão, logs e acesso de manutenção;
  • capacidade atual e reserva para expansão;
  • configurações as-built.
Capítulo 10

Tempo: a infraestrutura invisível da análise

Relógios desalinhados podem fazer uma sequência correta parecer contraditória. Em sistemas distribuídos, o tempo influencia eventos, oscilografias, valores amostrados, correlação entre equipamentos e investigação de ocorrências. O projeto deve definir:

  • quais funções precisam de sincronismo;
  • qual precisão cada função exige;
  • qual é a fonte de referência;
  • como o tempo é distribuído;
  • quais dispositivos atuam como mestre, transparente ou cliente;
  • como a perda, degradação ou salto de tempo é indicado;
  • quanto tempo cada equipamento mantém a precisão sem referência;
  • como o sincronismo é testado de ponta a ponta.

Tecnologias comuns incluem NTP, IRIG-B e PTP. NTP atende muitas funções gerais, mas não deve ser presumido como solução para requisitos de alta precisão. IRIG-B permanece presente em arquiteturas convencionais. PTP, incluindo o perfil IEC/IEEE 61850-9-3, atende aplicações de sincronismo preciso em redes de automação, quando toda a cadeia é compatível e corretamente projetada. GPS ou outra fonte GNSS pode fornecer a referência primária, mas a antena não resolve sozinha a distribuição, a redundância, a supervisão e o comportamento em holdover.

Um teste frequentemente esquecido

Desconectar deliberadamente a fonte de tempo durante o comissionamento ajuda a verificar quais alarmes aparecem, quais dispositivos continuam sincronizados e por quanto tempo, como a qualidade temporal muda, como ocorre a recuperação e se surgem saltos ou sequências incoerentes.

Capítulo 11

Convencional, automatizada e digital: qual é a diferença?

Os termos descrevem escolhas de arquitetura e grau de integração. Não representam uma escala automática de confiabilidade.

Comparação entre arquiteturas convencional, automatizada e digital
AspectoConvencionalAutomatizadaDigital
Aquisiçãopredominância de sinais e medições cabeadosIEDs e sistemas integrados, com combinações de cabeamento e redemaior digitalização próxima ao processo
Comunicaçãopontos concentrados e protocolos diversosrede de estação e integração entre dispositivos/sistemasuso ampliado de modelos e serviços digitais, inclusive no processo quando aplicável
Controlepainéis, chaves e lógicas cabeadascontrole local/remoto coordenado por dispositivos e supervisóriofunções distribuídas e integradas digitalmente
Engenhariadiagramas e listas predominantemente documentaisconfiguração de dispositivos, bancos de dados e gatewaysforte dependência de modelos, arquivos, rede, tempo e gestão integrada
Testescontinuidade, injeção, comando e sinais físicostestes físicos + comunicação e ponta a pontatestes físicos, lógicos, de rede, tempo, mensagens e simulação integrada
Principal desafiovolume de fiação e diagnósticoconsistência entre múltiplos sistemasgovernança de dados, configuração, interoperabilidade e ciclo de vida
01Convencional
  • Predominância de sinais e medições cabeados.
  • Pontos concentrados e protocolos diversos.
  • Painéis, chaves e lógicas cabeadas.
  • Principal desafio: volume de fiação e diagnóstico.
02Automatizada
  • IEDs e sistemas integrados, com cabeamento e rede.
  • Rede de estação e integração entre dispositivos.
  • Controle local e remoto coordenado por supervisório.
  • Principal desafio: consistência entre múltiplos sistemas.
03Digital
  • Maior digitalização próxima ao processo.
  • Uso ampliado de modelos e serviços digitais.
  • Funções distribuídas e integradas digitalmente.
  • Principal desafio: governança de dados, configuração e ciclo de vida.

Uma arquitetura convencional bem projetada e mantida pode ser mais confiável que uma arquitetura digital mal especificada. Da mesma forma, uma solução digital madura pode aumentar observabilidade, flexibilidade e padronização. O benefício vem da adequação ao requisito e da execução da engenharia.

Digitalização não precisa ocorrer de uma vez

Projetos de retrofit podem adotar etapas:

  • integrar IEDs existentes ao supervisório;
  • substituir UTR ou gateway mantendo parte dos sinais cabeados;
  • modernizar um bay por vez;
  • introduzir IEC 61850 no barramento de estação;
  • preparar rede e sincronismo para expansões futuras;
  • manter interfaces físicas onde a transição ou o requisito justificarem.

Uma arquitetura híbrida não é necessariamente improviso. Pode ser uma etapa planejada — desde que interfaces, limitações e condição final estejam documentadas.

Capítulo 12

Cibersegurança: parte da arquitetura, não uma camada posterior

Automação amplia conectividade e dependência de software. Isso exige defesa em profundidade e governança ao longo do ciclo de vida. Controles a considerar, conforme risco e requisitos do empreendimento:

  • segmentação entre zonas e fluxos autorizados;
  • menor privilégio e contas individuais;
  • autenticação e gestão de credenciais;
  • acesso remoto controlado, temporário quando apropriado e auditável;
  • hardening de servidores, estações, switches e IEDs;
  • inventário de ativos, firmware, software e versões;
  • gestão de vulnerabilidades e de atualizações compatível com disponibilidade;
  • backups verificados e restauração ensaiada;
  • proteção e rastreabilidade de arquivos de configuração;
  • logs, monitoramento e resposta a incidentes;
  • controle de mídias removíveis e estações de engenharia;
  • gestão de fornecedores e suporte remoto.

A série IEC 62351 trata segurança de comunicações e dados em protocolos do setor elétrico, incluindo partes relacionadas à IEC 61850. Ela é uma referência importante, mas não substitui arquitetura de rede, processos, pessoas e controles operacionais.

Disponibilidade e segurança precisam ser conciliadas

Atualizar indiscriminadamente um sistema crítico pode introduzir indisponibilidade. Deixar software vulnerável indefinidamente também é risco. A engenharia precisa combinar avaliação de impacto, homologação, janela, rollback e evidência de teste. Da mesma forma, um acesso remoto “emergencial” sem rastreabilidade pode se tornar permanente. Toda exceção precisa de dono, prazo e condição de encerramento.

Capítulo 13

Retrofit de automação: modernizar sem perder o sistema existente

Em instalações em operação, o desafio raramente é desenhar apenas a arquitetura futura. É compreender o que existe, definir estados de transição e executar a mudança sem criar riscos ocultos.

O as-is real

Documentos antigos são ponto de partida, não prova do estado atual. O levantamento deve confrontar desenho e campo:

  • equipamentos e versões em serviço;
  • pontos efetivamente conectados;
  • lógicas e intertravamentos ativos;
  • origens de comando;
  • protocolos, conversores e links;
  • sincronismo;
  • endereçamento e topologia;
  • telas, alarmes e históricos;
  • interfaces com proteção e serviços auxiliares;
  • alterações não refletidas na documentação;
  • peças, licenças, ferramentas e conhecimento disponíveis.

Não replicar o erro em formato novo

Migrar uma lista de pontos antiga sem validar nomes, qualidade, alarmes e utilidade apenas transfere passivos para a nova plataforma. O retrofit é uma oportunidade de racionalizar:

  • pontos duplicados ou nunca utilizados;
  • alarmes sem ação;
  • escalas e unidades inconsistentes;
  • textos diferentes entre campo, IHM e centro;
  • comandos sem retorno adequado;
  • lógicas sem narrativa funcional;
  • dependências de equipamentos obsoletos.

Estados de transição

Entre o sistema atual e o futuro existe um período em que partes novas e antigas precisam coexistir. A engenharia deve representar explicitamente:

  • arquitetura de cada etapa;
  • funções disponíveis e indisponíveis;
  • caminhos temporários de dados e comandos;
  • responsabilidade operacional;
  • bloqueios e medidas provisórias;
  • testes antes, durante e depois do corte;
  • critérios de abortar e retornar;
  • duração máxima da condição temporária.

Estratégias possíveis

  • migração por bay;
  • substituição por camada — rede, servidores, gateway ou campo;
  • operação paralela controlada;
  • gateway temporário entre legado e futuro;
  • janela concentrada de corte;
  • implantação de infraestrutura comum antes dos dispositivos finais.

Não há estratégia universal. Disponibilidade requerida, acesso ao processo, documentação existente, capacidade de testes e risco de cada transição orientam a escolha.

Sinais de que o retrofit merece avaliação

  • falhas recorrentes ou diagnósticos insuficientes;
  • equipamentos sem suporte, peças ou ferramentas;
  • conhecimento concentrado em poucas pessoas;
  • alterações impossíveis de testar fora da instalação;
  • eventos sem sequência temporal confiável;
  • incompatibilidade com novos centros ou padrões;
  • redes sem segregação, supervisão ou documentação;
  • servidores e sistemas operacionais fora do ciclo de suporte;
  • divergência entre desenhos, banco de dados e campo;
  • expansão bloqueada por limites da arquitetura.

Esses sinais não determinam sozinhos a substituição. Eles indicam a necessidade de diagnóstico técnico estruturado.

Capítulo 14

Engenharia: o sistema precisa existir antes de ser configurado

Configurar cedo demais costuma transformar decisões de arquitetura em parâmetros dispersos nas ferramentas. A engenharia deve estabelecer uma fonte de verdade e uma sequência de entregáveis.

  1. 01

    Requisitos

    Funcionais, operacionais e de disponibilidade.

  2. 02

    Arquitetura

    Arquitetura e critérios de falha do sistema.

  3. 03

    Dados e lógicas

    Inventário de funções, dados, comandos e intertravamentos.

  4. 04

    Configuração

    IEDs, servidores, gateways, switches e IHM.

  5. 05

    FAT

    Validação individual e integrada em fábrica.

  6. 06

    Integração / SAT

    Validação da instalação real no local.

  7. 07

    Comissionamento

    Testes ponta a ponta e entrada em operação.

  8. 08

    As-built e mudanças

    Documentação, backups e gestão de mudanças na operação.

Lições, pendências e correções encontradas no FAT, no SAT e no comissionamento retornam aos entregáveis anteriores — requisitos, arquitetura, dados e configuração. O ciclo é iterativo, não uma linha reta do requisito à energização.

Do requisito à configuração

Um processo robusto inclui:

  1. 1.requisitos funcionais, operacionais e de disponibilidade;
  2. 2.arquitetura e critérios de falha;
  3. 3.inventário de funções, dados e comandos;
  4. 4.filosofia de controle, autoridade e intertravamentos;
  5. 5.engenharia de rede e sincronismo;
  6. 6.modelo de dados, listas de pontos e interfaces;
  7. 7.configuração de IEDs, servidores, gateways, switches e IHM;
  8. 8.testes progressivos e integrados;
  9. 9.documentação as-built, backups e treinamento;
  10. 10.gestão de mudanças durante a operação.

Entregáveis que não podem desaparecer dentro das ferramentas

  • arquitetura funcional e física;
  • diagramas de rede e alimentação;
  • lista de pontos e I/O;
  • matriz de comandos e autoridade;
  • narrativas de lógica e intertravamento;
  • matriz de causa e efeito;
  • endereçamento, VLANs, portas e multicast;
  • modelo de dados e mapeamentos de protocolo;
  • datasets, reports e mensagens GOOSE;
  • arquivos SCL e configurações nativas;
  • telas e filosofia de alarmes;
  • requisitos de tempo;
  • procedimentos e casos de teste;
  • registros de resultados e pendências;
  • plano de migração e rollback;
  • backups testados;
  • documentação as-built e registro de versões.

A fonte oficial

Projetos complexos falham silenciosamente quando existem cópias divergentes do mesmo arquivo. Definir:

  • qual repositório contém a versão válida;
  • quem pode alterar;
  • como uma mudança é solicitada, revisada, testada e aprovada;
  • como versões instaladas em campo são identificadas;
  • como recuperar a configuração anterior;
  • como garantir que documentos e arquivos correspondam.
Capítulo 15

FAT, SAT e comissionamento: testar relações, não apenas peças

Cubículos abertos com fiação de controle acessível durante testes do sistema SCADA em subestação de Queens
Subestação em Queens durante testes do sistema SCADA da MTA, em 2019. A validação em campo confronta sinais, equipamentos e configuração.Foto: MTA Capital Construction Mega Projects · CC BY 2.0

Um IED pode passar em teste individual e ainda falhar como participante do sistema. Quanto maior a integração, mais necessário se torna testar relações entre dispositivos, redes, servidores, tempo, centro de operação e processo.

FAT — Factory Acceptance Test

O FAT deve ocorrer em ambiente suficientemente representativo para antecipar problemas antes do campo. Conforme o escopo, verificar:

  • configuração e versões;
  • pontos, estados, escalas, unidades e qualidade;
  • comandos, permissivos e intertravamentos;
  • eventos e timestamps;
  • telas, alarmes e históricos;
  • comunicação entre dispositivos e sistemas;
  • GOOSE, MMS, reports e arquivos SCL;
  • integração por IEC 104, DNP3, Modbus ou interfaces aplicáveis;
  • redundância de servidores e rede;
  • perda e retorno de enlaces;
  • perda e retorno da fonte de tempo;
  • reinício a frio e a quente;
  • backups e restauração;
  • desempenho sob cenários representativos;
  • lista de pendências, responsáveis e critérios de encerramento.

O FAT não reproduz integralmente o campo. Limitações de simulação devem ser registradas e convertidas em casos obrigatórios de SAT ou comissionamento.

SAT — Site Acceptance Test

No local, validar a instalação real:

  • correspondência entre equipamento, desenho e configuração;
  • cabeamento, portas, fibras e rotas;
  • alimentação, aterramento e redundâncias;
  • integração com equipamentos primários;
  • aquisição e comando ponto a ponto;
  • atuação, retorno e supervisão de circuitos;
  • comunicação real com o centro de operação;
  • sincronismo distribuído;
  • failover com a topologia final;
  • recuperação após perda de energia ou reinício;
  • acessos, perfis e trilhas de auditoria;
  • procedimento de operação em modo degradado.

Teste ponta a ponta

O teste ponta a ponta acompanha uma função completa. Exemplos:

  • mudar um estado real ou simulado no campo e confirmar valor, qualidade, tempo, alarme e registro no centro;
  • emitir um comando autorizado e verificar seleção, intertravamento, saída, posição final e registro;
  • interromper um enlace e confirmar continuidade prevista, alarmes, reconexão e ausência de estados enganosos;
  • perder o sincronismo e verificar indicação, holdover e recuperação;
  • restaurar um backup em ambiente controlado e comprovar que ele é utilizável.

Critérios de aceite mensuráveis

“Comunicação OK” não é critério suficiente. Cada caso deve conter:

  • condição inicial;
  • estímulo;
  • resultado esperado;
  • tolerância ou tempo aplicável;
  • evidência;
  • responsável;
  • resultado obtido;
  • desvio e tratamento.

Um caminho de comunicação da rede de automação é interrompido.

As três perguntas que o projeto precisa responder

  1. O que continua operando localmente?
  2. Como a condição é sinalizada e registrada?
  3. Qual é o caminho de recuperação validado em teste?
Capítulo 16

Operação e manutenção: a entrega não termina na energização

Depois da entrada em operação, a automação continua mudando. Há substituições, atualizações, novos pontos, revisões de tela, expansão de bays, troca de equipamentos e alterações no centro de controle. Sem gestão de ciclo de vida, o as-built perde validade e o próximo diagnóstico recomeça do zero.

Rotina mínima recomendada

  • inventário atualizado de hardware, firmware, software e licenças;
  • monitoramento de rede, servidores, sincronismo e comunicações;
  • análise de alarmes recorrentes e eventos de infraestrutura;
  • backups periódicos com teste de restauração;
  • revisão de contas e acessos;
  • avaliação controlada de patches e vulnerabilidades;
  • registro de toda mudança de lógica, ponto, tela ou configuração;
  • comparação entre versão aprovada e instalada;
  • testes após mudanças;
  • treinamento e exercícios de condição degradada;
  • preservação de ferramentas, cabos, adaptadores e ambientes necessários à manutenção.

Indicadores úteis

  • disponibilidade das funções, não apenas dos equipamentos;
  • falhas e perdas de comunicação por origem;
  • dispositivos fora de sincronismo;
  • alarmes mais frequentes e tempo até resposta;
  • quantidade de pontos inválidos ou forçados;
  • mudanças pendentes de as-built;
  • sucesso de backup e restauração;
  • tempo de recuperação em falhas ensaiadas;
  • obsolescência e suporte por ativo.
Capítulo 17

Checklist para especificar ou revisar um SAS

Use as perguntas abaixo como roteiro inicial. Elas não substituem a análise do empreendimento.

Checklist de especificação

Funções e operação
  • Quais funções devem continuar disponíveis sem servidor ou sem comunicação remota?
  • Quais são as origens de comando e sua prioridade?
  • Como bloqueios, permissivos e bypass são governados?
  • Que condição deve ser registrada na origem?
  • Qual é o modo de operação degradado?
Dados e integração
  • Existe uma lista de pontos única, versionada e rastreável?
  • Unidade, escala, qualidade e timestamp estão definidos?
  • O mapeamento entre protocolos preserva significado?
  • O centro de operação validou pontos e comandos?
  • Existem critérios para estados antigos, inválidos ou inconsistentes?
Rede e tempo
  • A topologia física e lógica está documentada?
  • Modos de falha e pontos comuns foram analisados?
  • Redundância foi testada com a arquitetura final?
  • Multicast, VLAN e prioridade têm configuração controlada?
  • A precisão temporal foi definida por função?
  • A perda da referência de tempo é alarmada e ensaiada?
Engenharia e testes
  • Há uma fonte oficial para SCL e configurações?
  • O FAT representa as integrações críticas?
  • As limitações do FAT foram levadas ao SAT?
  • Testes negativos e de recuperação estão previstos?
  • Backups foram restaurados em teste?
  • As evidências e pendências têm responsáveis?
Ciclo de vida e cibersegurança
  • Há inventário de versões, licenças e suporte?
  • Acesso remoto é controlado e auditável?
  • Contas e privilégios seguem responsabilidades reais?
  • Alterações exigem revisão, teste, aprovação e as-built?
  • A equipe possui ferramentas e conhecimento para recuperar o sistema?
Capítulo 18

Perguntas frequentes

Automação de subestação e SCADA são a mesma coisa?

Não. O SCADA é uma parte da automação, voltada à aquisição, processamento, supervisão, alarmes, eventos, históricos e controles. A automação também envolve interfaces de processo, IEDs, controladores, redes, tempo, lógicas, intertravamentos, gateways, engenharia e procedimentos.

O que significa SAS em uma subestação?

SAS é uma sigla usada para Substation Automation System, ou sistema de automação de subestação. O escopo exato varia: em alguns projetos abrange IEDs, rede, servidores, IHM, gateway e sincronismo; em outros, o termo é usado de forma mais restrita. O contrato e a arquitetura precisam explicitar os limites.

IEC 61850 é um protocolo?

É mais amplo que isso. A série IEC 61850 inclui modelos de dados, serviços de comunicação, mapeamentos e uma linguagem de configuração do sistema. MMS, GOOSE e Sampled Values atendem funções distintas dentro desse ecossistema.

Qual é a diferença entre GOOSE e MMS?

GOOSE é associado à distribuição por publicação/assinatura de eventos e estados entre participantes, inclusive para funções rápidas quando o projeto assim define. MMS é associado à comunicação cliente-servidor, leitura de dados, relatórios, comandos e outros serviços. Eles podem coexistir no mesmo sistema.

Toda automação IEC 61850 usa barramento de processo?

Não. Muitas instalações usam IEC 61850 no barramento de estação e mantêm correntes, tensões, estados e atuações cabeados. Barramento de processo é uma escolha adicional de arquitetura e exige engenharia própria de rede, tempo, teste e manutenção.

PRP ou HSR eliminam qualquer interrupção?

Eles oferecem mecanismos de redundância para a comunicação em cenários definidos, mas não eliminam todos os pontos de falha do sistema. Fontes, rotas comuns, servidores, gateways, relógios, dispositivos e circuitos finais também devem ser analisados e testados.

Qual protocolo deve ligar a subestação ao centro de operação?

Depende do padrão do agente e do empreendimento. IEC 60870-5-104 e DNP3/IEEE 1815 são exemplos frequentes. O protocolo sozinho não define a qualidade da integração: lista de pontos, eventos, qualidade, tempo, comandos, disponibilidade e cibersegurança precisam ser especificados.

O que deve ser testado além dos pontos de supervisão?

Comandos, autoridade, intertravamentos, qualidade, timestamps, alarmes, SOE, redundância, perda de tempo, perda de servidor, reinício, reconexão, comportamento degradado, comunicação com o centro e restauração de backups. Testes negativos são tão importantes quanto a operação normal.

Quando modernizar a automação existente?

Quando risco operacional, obsolescência, falta de suporte, diagnóstico insuficiente, inconsistência documental, limitações de expansão ou incompatibilidade com novos requisitos ultrapassam a capacidade segura de manutenção. A decisão deve partir de diagnóstico do as-is e de uma análise de risco, não apenas da idade do equipamento.

É possível modernizar por etapas?

Sim. Migração por bay, por camada ou com coexistência temporária pode reduzir impacto operacional. Porém, cada estado de transição precisa de arquitetura, testes, responsabilidades, bloqueios e rollback próprios.

Qual é o principal entregável de um projeto IEC 61850?

Não existe um único arquivo suficiente. O sistema precisa de arquitetura, requisitos, modelos, listas, lógicas, arquivos SCL, configurações nativas, documentação de rede, casos e evidências de teste, backups e as-built coerentes. O valor está na consistência do conjunto.

Conclusão

Coerência é o que transforma equipamentos em sistema

Uma subestação automatizada é um sistema distribuído aplicado a um processo elétrico crítico. Seu desempenho não depende apenas da velocidade da rede, da marca do IED ou da aparência da IHM. Depende da coerência entre o que o campo informa, o que os dispositivos interpretam, o que a rede transporta, o que o SCADA apresenta, o que o operador pode comandar e o que permanece disponível quando algo falha.

Essa coerência é construída por engenharia: requisitos claros, responsabilidades definidas, dados com semântica e qualidade, tempo confiável, arquitetura de rede, configurações controladas, testes ponta a ponta e documentação que continue válida depois da energização.

Quando essas disciplinas se encontram, a automação deixa de ser um conjunto de equipamentos conectados e passa a cumprir seu papel: ampliar a observabilidade, reduzir ambiguidades, apoiar decisões e operar o sistema com previsibilidade.

Glossário

Glossário essencial

Bay ou vão

Posição funcional da subestação associada, por exemplo, a uma linha, transformador, alimentador, barramento ou acoplamento.

Gateway

Equipamento ou software que concentra, encaminha ou converte informações entre sistemas e protocolos.

GOOSE

Serviço de publicação/assinatura da IEC 61850 para distribuição de eventos e estados entre participantes.

HSR

Protocolo de redundância em anel com transmissão em ambas as direções, definido na IEC 62439-3.

IED

Dispositivo eletrônico inteligente que executa funções como proteção, controle, medição, aquisição ou registro.

IHM

Interface homem-máquina usada para apresentar o processo e receber ações do operador.

MMS

Conjunto de serviços/mapeamento cliente-servidor utilizado no ecossistema IEC 61850 para acesso a dados, relatórios e controles.

PRP

Protocolo de redundância com duas LANs paralelas, definido na IEC 62439-3.

SAS

Sistema de automação de subestação.

SCL

Linguagem de configuração de subestações da IEC 61850, usada para descrever capacidades, funções e comunicação do sistema.

SCADA

Sistema de controle supervisório e aquisição de dados.

SOE

Sequência de eventos registrada com referência temporal para apoiar a análise de ocorrências.

Sampled Values

Serviço/mapeamento para publicação de valores amostrados, como correntes e tensões, em arquiteturas aplicáveis.

UTR/RTU

Unidade terminal remota que adquire, concentra e troca informações e comandos com sistemas superiores.

Referências

Referências técnicas

Normas, procedimentos e requisitos contratuais evoluem. A versão aplicável deve ser confirmada para a data, o agente e o empreendimento.

  1. 1.IEC 61850 — visão geral oficial da série
  2. 2.IEC 61850-6 — linguagem de descrição da configuração (SCL)
  3. 3.IEC 61850-7-2 — serviços abstratos de comunicação
  4. 4.IEC 61850-9-2 — mapeamento de Sampled Values
  5. 5.IEC/IEEE 61850-9-3 — perfil PTP para automação de sistemas de potência
  6. 6.IEC 62439-3 — redes de alta disponibilidade, PRP e HSR
  7. 7.IEC 62351-6 — segurança para protocolos IEC 61850
  8. 8.IEC 60870-5-104 — acesso de rede para telecontrole
  9. 9.DNP Users Group — visão geral do DNP3 (IEEE 1815)
  10. 10.Modbus Organization — especificação do protocolo de aplicação Modbus
  11. 11.ONS — Submódulo 2.12 dos Procedimentos de Rede: supervisão e controle para a operação
  12. 12.IEC 62682 — gestão de sistemas de alarmes
  13. 13.CIGRE — WG B5.90: comissionamento e testes de PACS totalmente digitais

Consulta às referências em setembro de 2026. Para as normas IEC, a edição e o ano aplicáveis devem ser confirmados; para os Procedimentos de Rede do ONS, a revisão vigente deve ser verificada por empreendimento.

Sua automação entrega informação — ou contexto para decidir?

A POWER atua na engenharia, integração, configuração, testes, implantação e modernização de sistemas de automação de subestações. Avaliamos a arquitetura existente, os requisitos de operação e os riscos de transição para construir uma solução tecnicamente consistente e verificável.

Conhecer as soluções de automação
